LCD

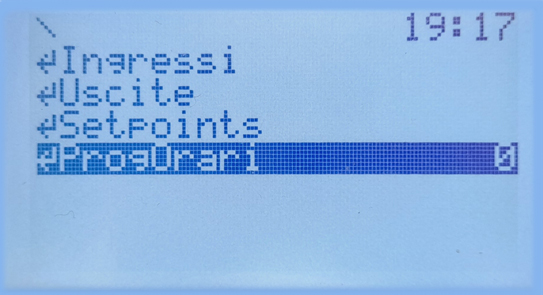

Oltre a supportare l'applicazione AHU nel server web, è anche possibile configurarla utilizzando il display LCD. Il display LCD per l'applicazione UTA è stato classificato in 5 cartelle:

• Ingressi (numerici e digitali);

• Uscite (numeriche e digitali);

• Setpoint;

• Config (visibile solo per l'utente con i permessi appropriati);

• Programma.

L'accesso alle cartelle Ingressi, Uscite, Setpoint e Programmi Orari non richiede alcuna autorizzazione (il display utilizza automaticamente i privilegi dell'utente predefinito - lcd).

Ingressi

Nella cartella Ingressi, gli ingressi elencati vengono raggruppati prima numericamente, poi digitalmente. Per passare alle schermate/variabili successive, utilizzare i pulsanti freccia su/giù.

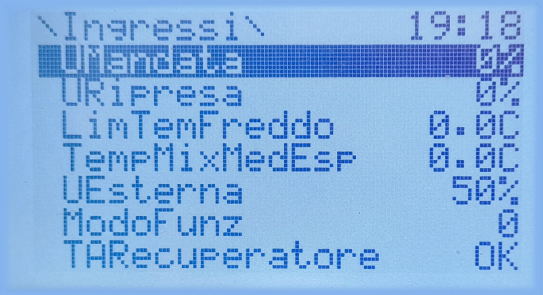

L'elenco degli ingressi numerici (qui con un'annotazione del dispositivo sorgente, del controllore AAC20 o del modulo I/O di estensione):

• Tmandata: temperatura di mandata [AAC20];

• Tripresa: temperatura di ripresa [AAC20];

• Testerna: temperatura esterna [AAC20];

• TripresaH2O: temperatura dell'acqua di ripresa [AAC20];

• Pmandata: pressione di espulsione [AAC20];

• Pripresa: pressione di ripresa [AAC20];

• CO2ripresa: concentrazione di CO2 di ripresa [AAC20];

• Umandata: umidità di espulsione [4U4A-H o MIX18];

• Uripresa: umidità di ripresa [4U4A-H o MIX18];

• LimTemFreddo: temperatura limite di raffreddamento [MIX18];

• ExMedMixTemp: espulsione o medio o temperatura di miscelazione (a seconda della configurazione utilizzata) [MIX18];

• Uesterna: umidità esterna [MIX18].

Inoltre, c'è una variabile che informa sulla modalità di funzionamento del sistema di ventilazione:

• ModFunz: modalità impianto [variabile virtuale].

Di seguito, sono elencati gli ingressi digitali (qui con un'annotazione del dispositivo sorgente, del controllore AAC20 o del modulo I/O di estensione):

• EnRecFrostion: Antigelo recuperatore [AAC20];

• StFiltri: filtra lo stato [AAC20];

• Tantigelo: stato del termostato antigelo [AAC20];

• StPmpPre: stato della pompa di preriscaldamento [AAC20];

• StVent: ventilatori in funzione o stato della cinghia dei ventilatori [AAC20];

• StUmidif: stato dell'umidificatore [4U4A-H o MIX18];

• StPmpPost: stato della pompa di riscaldamento [4U4A-H o MIX18];

• StUmid: stato dell'igrostato ad alto limite [MIX18];

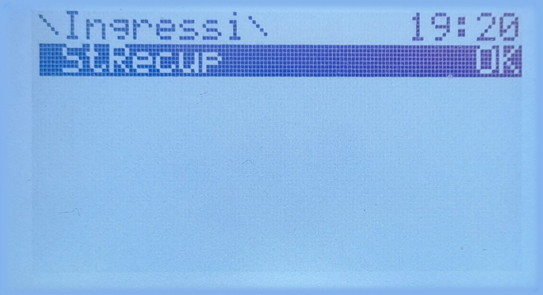

• StREcup: stato di recupero energetico [MIX18].

Uscite

Analogamente alla cartella Ingressi, anche le uscite sono state disposte nel seguente ordine: prima le uscite numeriche, poi quelle digitali.

L'elenco delle uscite analogiche (qui con un'annotazione del dispositivo sorgente, del controllore AAC20 o del modulo I/O di estensione):

• Vmandata: controllo del ventilatore di espulsione [AAC20];

• VripresaMod: controllo del ventilatore di ripresa [AAC20];

• RecupMod: controllo del recupero di energia [AAC20];

• VlvCaldo: controllo della valvola di preriscaldamento [AAC20];

• VlvFreddo: controllo della valvola di raffreddamento [AAC20];

• VlvPost: controllo della valvola di riscaldo [4U4A-H o MIX18];

• UmidifiMod: controllo dell'umidificatore [4U4A-H o MIX18].

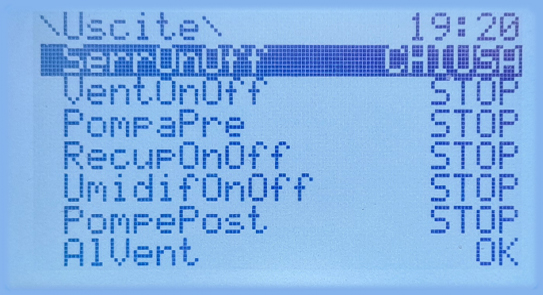

Di seguito, sono elencate le uscite digitali (qui con un'annotazione del dispositivo sorgente, del controllore AAC20 o del modulo I/O di estensione):

• SerrOnOff: comando smorzatori [AAC20];

• VentOnOff: comando dei ventilatori [AAC20];

• PompaPre: comando pompa preriscaldatore [AAC20];

• RecupOnOff: comando di recupero dell'energia [AAC20];

• UmidifOnOf: comando umidificatore [4U4A-H o MIX18];

• PompePost: comando pompa di riscaldamento [4U4A-H o MIX18];

• AlVent: allarme guasto ventilatori [MIX18];

• AlPmpPre: allarme di guasto del preriscaldatore [MIX18];

• AlPmp Post: allarme di guasto del riscaldatore [MIX18];

• AlRecup: allarme di errore di recupero dell'energia [MIX18];

• AlUmidif: allarme guasto umidificatore [MIX18].

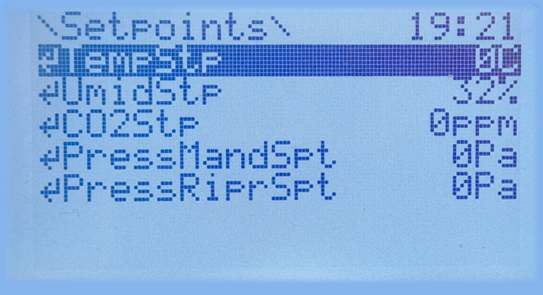

Setpoint

La cartella Setpoint contiene le impostazioni destinate all'utente finale.

Nella cartella Setpoints, ci sono le impostazioni di base del sistema di ventilazione, come elencato di seguito:

• TempStp: setpoint di temperatura;

• UmidStp: setpoint di umidità;

• CO2Stp: setpoint della concentrazione di CO2;

• PressMandStp: setpoint della pressione di mandata;

• PressRiprStp: setpoint della pressione di ripresa.

Config

Affinché la cartella Config sia visibile e disponibile sul display LCD, accedere dal livello del pannello LCD (come descritto all'inizio di questa sezione) con l'utente con le autorizzazioni appropriate.

Dall'elenco degli utenti, selezionare l’utente lcd_admin (disponibile: admin, lcd, lcd_admin). La password di accesso predefinita è 4321, che può essere modificata in base alle esigenze accedendo all'AAC20 utilizzando iC Tool.

Dopo aver effettuato correttamente l'accesso, accedere alla cartella Config e ai parametri di configurazione in essa contenuti.

Nella cartella Config sono presenti i parametri di configurazione dell'applicazione AHU che ne consentono la configurazione in base alle esigenze di un determinato sistema di ventilazione.

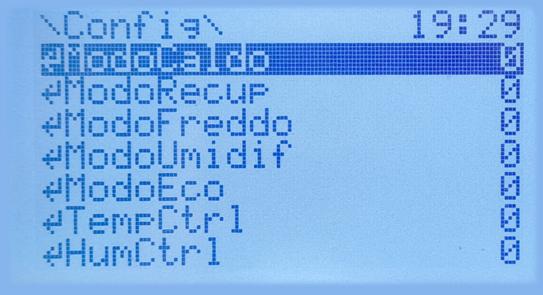

I parametri di configurazione disponibili sono i seguenti:

• HeatMode: modalità batteria di riscaldamento;

• EnRecovMode: modalità di recupero dell'energia;

• CoolMode: modalità più fredda;

• HumMode: modalità umidificazione;

• EconMode: modalità economizzatore;

• TempCtrlMode: modalità di controllo della temperatura;

• HumCtrlMode: modalità di controllo dell'umidità.

Nota: Le impostazioni delle modalità di cui sopra sono descritte in dettaglio nella sezione Parametri configurabili .

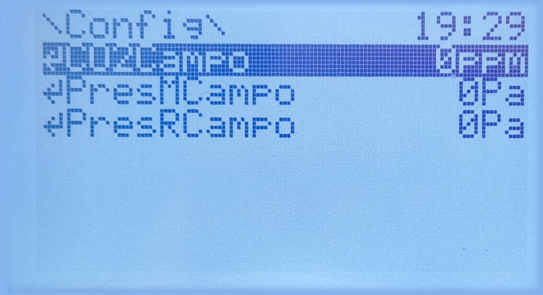

Nella schermata successiva, è possibile impostare gli intervalli per i segnali di tensione come i sensori di pressione o CO2.

• RetCO2Range: gamma del sensore di CO2 di ripresa;

• DisPressRange: gamma del sensore di pressione di mandata;

• RetPressRange: campo del sensore di pressione di ripresa.

Programmi orari

L'ultimo componente dell'elenco (che non è una cartella tipica) è Programmi orari, che consente all'utente di programmare le modalità operative secondo necessità, per ogni giorno della settimana. Il supporto per la programmazione è descritto nel manuale utente LCD AAC20.

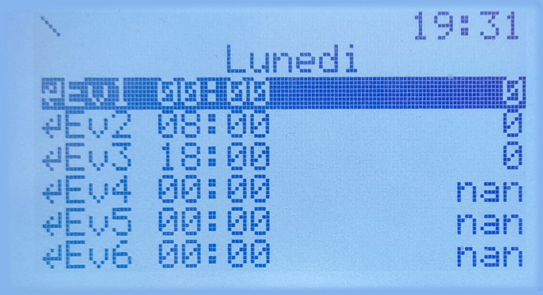

Esempi di schermate del programma:

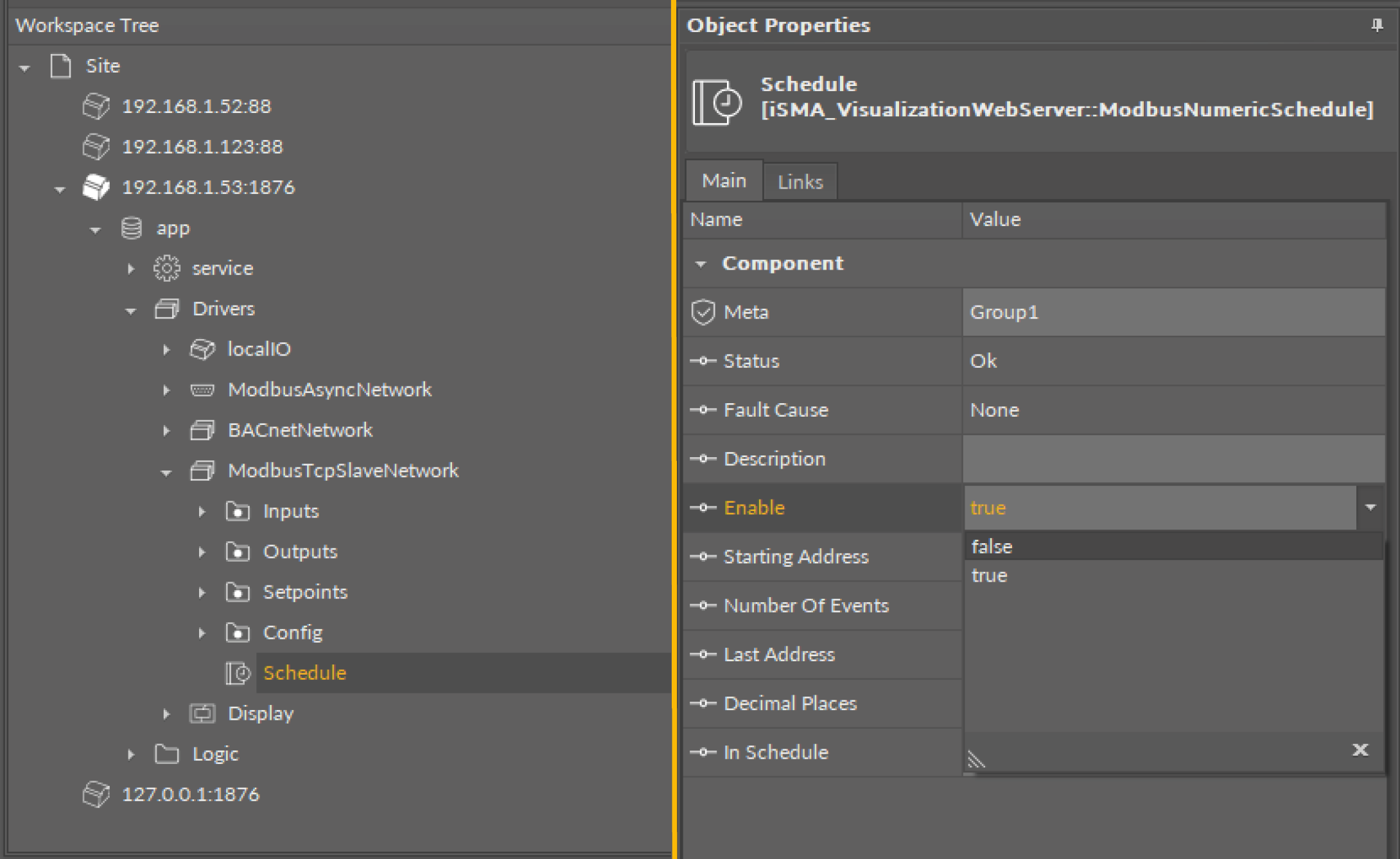

Nota: attualmente, si consiglia di impostare una pianificazione nel server web. Dal display LCD è ora possibile controllare le impostazioni del palinsesto. Non è possibile impostare la pianificazione da entrambe le posizioni contemporaneamente. Per impostare la pianificazione dal display LCD, è necessario disattivare la programmazione web utilizzando l'iC Tool (modificare lo slot di abilitazione nel componente Schedule sotto ModbusTcpSlaveNetwork).
