Inputs and Outputs

La disposizione dei segnali di ingresso e uscita descritta di seguito è dedicata specificamente all'applicazione UTA. Questa configurazione non può essere modificata senza rischiare un funzionamento errato dell'applicazione UTA. La maggior parte dei sensori disponibili sono attivi nell'applicazione per funzionalità specifiche a seconda del tipo di sensore, ad esempio, il collegamento di un sensore di temperatura di miscelazione influisce sul controllo delle serrande di miscelazione. Alcuni dei sensori sono indispensabili per il funzionamento dell'applicazione UTA, a seconda della configurazione selezionata, mentre il resto può essere utilizzato opzionalmente se sono necessarie funzionalità aggiuntive, ad es. un sensore di concentrazione di CO2 che influisce sul controllo delle serrande di miscelazione.

I/O integrato AAC20

  1. U1 – Temperatura dell'aria di mandata: necessaria per eseguire una corretta funzione di controllo della temperatura dell'aria di mandata, l'assenza del sensore non arresta il sistema UTA, ma comporta la completa apertura della batteria di riscaldamento e del controllo del recuperatore;

  2. U2 – Temperatura aria di ripresa: necessaria per eseguire il controllo della temperatura dell'aria di mandata in base alla temperatura dell'aria di ripresa - solo per unità di trattamento aria di mandata e di ripresa;

  3. U3 – Temperatura Aria Esterna: necessaria per gestire le modalità estiva e invernale, per introdurre la compensazione della temperatura impostata e per eseguire le funzioni di recupero energetico ed economizzatore;

  4. U4 – Temperatura dell'acqua di ritorno: opzionalmente necessaria per mantenere il minimo di ritorno della temperatura sull'acqua della batteria di riscaldamento (e come batteria di pre riscaldamento) in modalità invernale, a seconda della temperatura dell'aria esterna (la mancanza di sensore significa che la funzione non viene eseguita);

  5. U5 – Pressione dell'aria di mandata: opzionalmente necessaria per mantenere la pressione impostata nell'condotto di alimentazione controllando la velocità del ventilatore (la mancanza di sensore significa che la funzione non viene eseguita);

  6. U6 – Pressione dell'aria di ripresa: opzionalmente necessaria per mantenere la pressione impostata nell'condotto di alimentazione controllando la velocità del ventilatore (la mancanza di sensore significa che la funzione non viene eseguita);

  7. U7 – Pressostato differenziale recuperatore a recupero di energia: assolutamente necessario per proteggere lo recuperatore da brina/formazione di ghiaccio - stato attivo (chiuso) il superamento del livello di pressione impostato disabilita l'utilizzo della funzione di sganciamento del recuperatore; in alternativa, nel caso di unità di trattamento aria con serrande di miscelazione:

    1. U7 – Concentrazione di CO2 di ripresa: facoltativamente necessario per garantire l'adeguata quota di aria esterna mantenendo il livello impostato di concentrazione di CO2 nell'aria di ripresa quando si utilizzano serrande di miscelazione a recupero di energia - nessun collegamento non svolge la funzione;

  8. U8 – Stato dei filtri: opzionalmente necessario per monitorare la contaminazione del filtro, senza l'implementazione di funzioni aggiuntive;

  9. I1 – Termostato antigelo: assolutamente necessario per proteggere la batteria di riscaldamento dal gelo - lo stato attivo (chiuso) provoca l'apertura della valvola della batteria di riscaldamento al 100% e l'accensione della pompa della batteria di riscaldamento (sempre necessaria);

  10. I2 – Guasto della pompa di (pre)riscaldamento: opzionalmente, per impostazione predefinita, per attivare una condizione di allarme (stato attivo chiuso) che segnala un guasto della batteria di (pre)riscaldamento, può anche essere configurato nei parametri della batteria di riscaldamento come conferma del funzionamento della pompa della batteria di (pre)riscaldamento, che segnalerà un guasto della batteria di (pre)riscaldamento dopo un certo tempo se la pompa della batteria di (pre)riscaldamento è accesa e non è stata confermata il funzionamento;

  11. I3 – Stato di funzionamento del ventilatore: assolutamente necessario per confermare il funzionamento della ventilazione come stato da inverter o stato di compressione sui ventilatori (come controllo delle cinghie sui ventilatori), la mancata conferma dopo un certo tempo provoca una condizione di allarme (stato attivo aperto) che segnala un guasto ai ventilatori e arresta l'unità di trattamento aria (sempre necessario);

  12. I4 – Interruttore di funzionamento: necessario per confermare l'autorizzazione al funzionamento dell'unità di trattamento aria, per l'arresto di servizio dell'unità di trattamento aria (sempre necessario);

  13. A1 – Valvola di (pre)riscaldamento: il controllo della valvola di (pre)riscaldamento viene calcolato di conseguenza in base al controllo della temperatura e dell'umidità (l'umidificazione non consente il riscaldamento) (sempre necessario);

  14. A2 – Valvola di raffreddamento: controllo della valvola di raffreddamento (se consentito dalla configurazione) calcolato di conseguenza in funzione del controllo della temperatura e dell'umidità (come la deumidificazione);

  15. Regolazione del Recuperatore di Calore: controllo del recuperatore a seconda della configurazione - velocità di rotazione, apertura del bypass/serranda di miscelazione, o apertura della valvola calcolata di conseguenza in funzione della temperatura e del controllo di CO2 (serranda di miscelazione);

  16. A5 – Comando Ventilatore di Mandata: controllo della velocità del ventilatore sul condotto dell'aria di mandata con priorità in relazione al mantenimento della pressione impostata nel condotto dell'aria di mandata. In assenza di un sensore di pressione, dipende dal controllo della temperatura, dal controllo dell'umidità, dal controllo della CO2 e dall'impostazione manuale;

  17. A6 – Comando ventilatore di ripresa: controllo della velocità del ventilatore sul condotto dell'aria di ripresa con priorità in relazione al mantenimento della pressione impostata nel condotto dell'aria di ripresa. In assenza di un sensore di pressione, dipende dal controllo della temperatura, dal controllo dell'umidità, dal controllo della CO2 e dall'impostazione manuale;

  18. O1 – Comando Serrande: comando di apertura/chiusura serrande isolate (esterne e di scarico);

  19. O2 – Comando Ventilatori: comando comune per avviare lo scarico e la ripresa dei ventilatori (comando di avvio tipico per inverter);

  20. O3 – Comando pompa batteria di (pre)riscaldamento: comando per l'accensione/spegnimento della pompa (pre)riscaldamento;

  21. O4 – Comando di recupero dell'energia: comando a seconda della configurazione per l'accensione/spegnimento del gruppo ruota o della pompa del recuperatore.

Espansioni

A seconda del Tipico configurato ed alla configurazione desiderata, oltre all'unità base, al controllore AAC20, è possibile aggiungere un modulo di estensione, iSMA-B-4U4A o -MIX18, se necessario. Il modulo di estensione deve essere dotato del set di comunicazione Modbus, con indirizzo 1 e velocità di trasmissione di 115200 kbps.

4U4A-H

Configurazione

La configurazione della comunicazione e degli ingressi e delle uscite del modulo viene effettuata nel software iSMA Configurator.

Le impostazioni di comunicazione necessarie sono le seguenti:

  • Velocità di trasmissione effettiva: 115200 bps;

  • Indirizzo MAC: 1;

  • Tipo di protocollo: Modbus RTU.

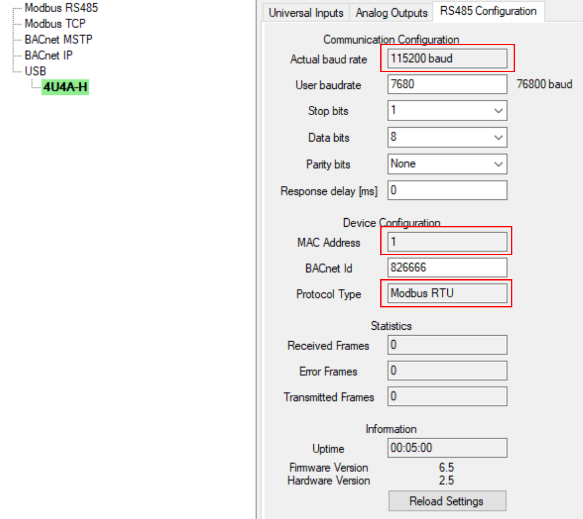

Configurazione Modbus del modulo iSMA-B-4U4A-H

Le impostazioni degli input richieste sono le seguenti:

  • U1: disabilita l'ingresso di resistenza;

  • U2: disabilita l'ingresso di resistenza;

  • U3: ingresso di resistenza;

  • U4: 10K3A1 NTC B-3975K (°C).

Configurazione degli ingressi del modulo iSMA-B-4U4A-H nell'iSMA Configurator

Le uscite devono essere impostate al valore di default.

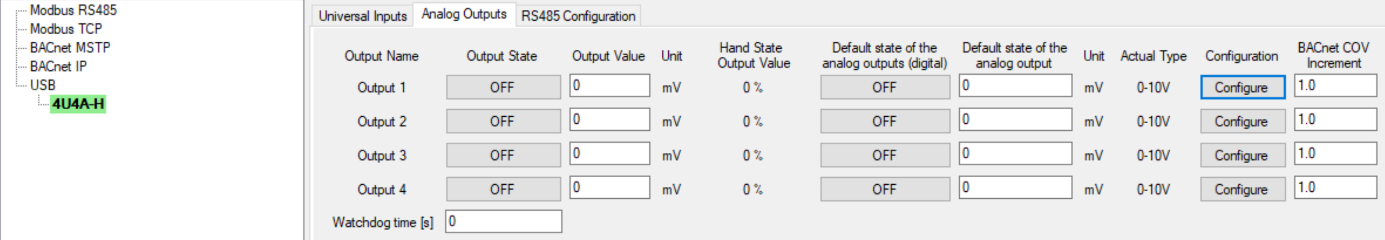

Configurazione delle uscite analogiche del modulo iSMA-B-4U4A-H nell'iSMA Configurator

Specifiche funzionali I/O

L'elenco seguente descrive i sensori e i segnali supportati dall'applicazione UTA, indicando quali di essi sono assolutamente necessari, in quali configurazioni e quali sono opzionali:

  1. U1 – Umidità dell'aria di mandata: necessaria per svolgere la funzione di controllo dell'umidità dell'aria di mandata - per unità di mandata-scarico e di trattamento aria di mandata;

  2. U2 – Umidità dell'aria di ripresa: necessario per eseguire il controllo dell'umidità dell'aria di mandata in base all'umidità dell'aria di ripresa - solo per le unità di trattamento dell'aria di mandata e di scarico;

  3. U3 – Guasto umidificatore: opzionalmente, per impostazione predefinita, per attivare una condizione di allarme (attivo stato chiuso) che segnala un guasto dell'umidificatore, può anche essere configurato in Parametri dell'umidificatore come conferma del funzionamento dell'umidificatore, che segnalerà un guasto dell'umidificatore dopo un certo tempo se l'umidificatore è acceso e non è stato confermato il funzionamento. Con la versione MINI è possibile collegare anche un segnale dell'igrostato - in parallelo o invece da un umidificatore;

  4. U4 – Guasto pompa di riscaldamento: opzionalmente richiesto, per impostazione predefinita, per attivare una condizione di allarme (stato attivo chiuso) che segnala un guasto alla batteria di riscaldamento, può anche essere configurato nei parametri Batteria di post-riscaldo come conferma del funzionamento della pompa della batteria di riscaldamento, che segnalerà un guasto della batteria di riscaldamento dopo un certo tempo se la pompa della batteria di riscaldamento è accesa e non è stata confermata il funzionamento;

  5. A1 – Controllo Umidificatore: controllo dell'umidificatore (se consentito dalla configurazione) calcolato di conseguenza in funzione del controllo dell'umidità;

  6. A2 – Valvola di riscaldamento: controllo della valvola di riscaldo (se consentito dalla configurazione) calcolato di conseguenza in base al controllo della temperatura e dell'umidità (come deumidificazione);

  7. A3 – Comando Umidificatore: comando per l'accensione/spegnimento dell'umidificatore (a seconda della configurazione - 1 umidificatore ad acqua l'accensione/spegnimento a seconda della richiesta, 2 - umidificatore a vapore acceso permanente se l'UTA è in funzione);

  8. Comando pompa di riscaldamento: comando per l'accensione/spegnimento della pompa di preriscaldamento.

MIX18

Configurazione

La configurazione della comunicazione e degli ingressi e delle uscite del modulo viene effettuata nel software iSMA Configurator.

Le impostazioni di comunicazione necessarie sono le seguenti:

  • Velocità di trasmissione effettiva: 115200 bps;

  • Indirizzo MAC: 1;

  • Tipo di protocollo: Modbus RTU.

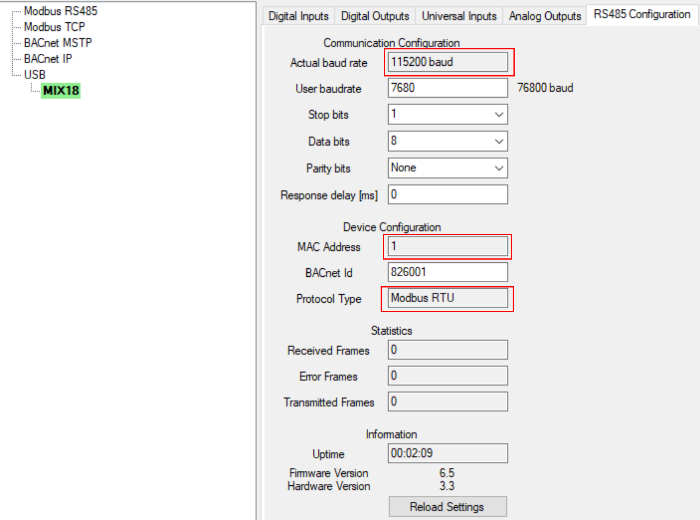

Configurazione Modbus del modulo iSMA-B-MIX18

Le impostazioni degli input richieste sono le seguenti:

  • U1: disabilita l'ingresso di resistenza;

  • U2: disabilita l'ingresso di resistenza;

  • U3: 10K3A1 NTC B-3975K (°C);

  • U4: 10K3A1 NTC B-3975K (°C);

  • U5: disabilita l'ingresso di resistenza.

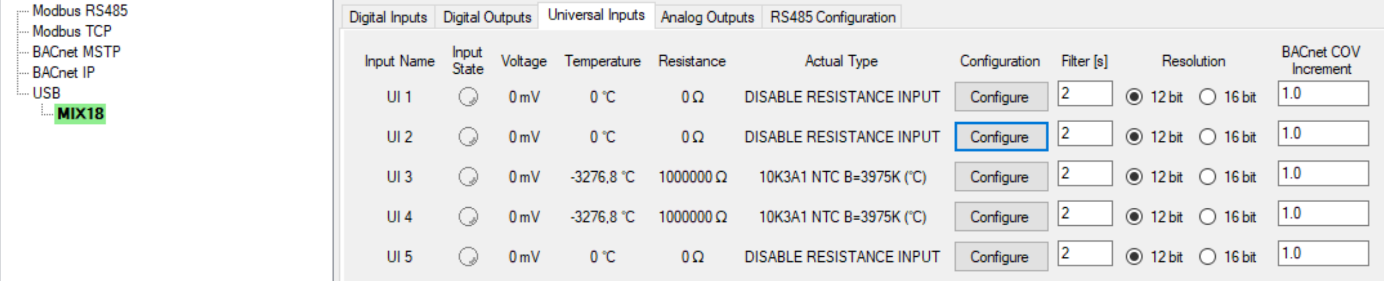

Configurazione ingressi del modulo iSMA-B-MIX18 nell'iSMA Configurator

Le uscite analogiche e digitali devono essere impostate al valore di defaults come segue:

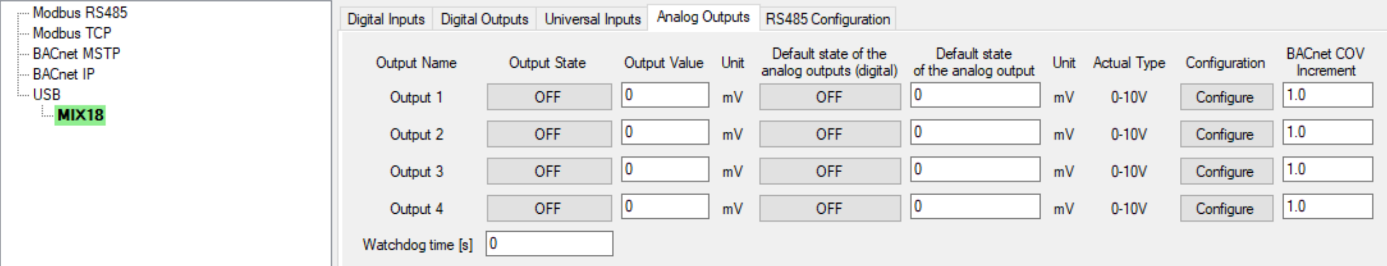

Configurazione uscite analogiche del modulo iSMA-B-MIX18 nell'iSMA Configurator

Specifiche funzionali I/O

L'elenco seguente descrive i sensori e i segnali supportati dall'applicazione UTA, indicando quali di essi sono assolutamente necessari, in quali configurazioni e quali sono opzionali:

  1. U1 – Umidità dell'aria di mandata: necessaria per svolgere la funzione di controllo dell'umidità dell'aria di mandata - per unità di mandata-scarico e di trattamento aria di mandata;

  2. U2 – Umidità dell'aria di ripresa: necessario per eseguire il controllo dell'umidità dell'aria di mandata in base all'umidità dell'aria di ripresa - solo per le unità di trattamento dell'aria di mandata e di scarico;

  3. U3 – Temperatura limite di raffreddamento: opzionalmente necessaria per controllare la temperatura minima livello dietro il refrigeratore in modalità deumidificazione dell'aria;

  4. U4 – Temperatura di miscelazione: opzionalmente necessario per controllare il livello di temperatura minimo dietro la serranda di miscelazione in funzione della temperatura dell'aria esterna;

    1. Temperatura del fluido: opzionalmente necessario per controllare il livello minimo di temperatura del fluido sulla tubazione del recuperatore del recuperatore in funzione della temperatura dell'aria esterna;

    2. Temperatura dell'aria di mandata: opzionalmente necessario per controllare il livello minimo di temperatura dietro la ruota e lo recuperatore a flussi incrociati in funzione della temperatura dell'aria esterna;

  5. U5 – Umidità dell'aria esterna: opzionalmente necessario per svolgere la funzione economizzatore;

  6. I1 – Guasto umidificatore: opzionalmente richiesto, di default, per attivare una condizione di allarme (stato attivo chiuso) che segnala un guasto dell'umidificatore, può anche essere configurato nei parametri dell'umidificatore come conferma del funzionamento dell'umidificatore, che segnalerà un guasto dell'umidificatore dopo un certo tempo se l'umidificatore è acceso e non ha confermato;

  7. I2 – Guasto pompa di riscaldamento: opzionalmente richiesto, per impostazione predefinita, per attivare una condizione di allarme (stato attivo chiuso) che segnala un guasto della batteria di riscaldamento, può anche essere configurato nei parametri di Postriscaldo (Batteria di post-riscaldo) come conferma del funzionamento della pompa di riscaldamento, che segnalerà un guasto della batteria di riscaldamento dopo un certo tempo se la pompa di riscaldamento è accesa e non è stata confermata;

  8. I3 – Igrostato: necessario come protezione contro l'eccessiva umidificazione (allagamento), il superamento del livello di umidità impostato (stato attivamente chiuso) disabilita la funzione di umidificazione;

  9. I4 – Guasto recupero energia: opzionalmente richiesto, per impostazione predefinita, per attivare una condizione di allarme (stato attivo chiuso) che segnala un guasto all'unità di recupero dell'energia o alla pompa, può anche essere configurato nei parametri del recuperatore come conferma del funzionamento dell'unità di recupero dell'energia o della pompa, che segnalerà un errore di recupero dell'energia dopo un certo tempo se l'unità di recupero dell'energia o la pompa sono accese e non hanno confermato;

  10. I5 – Reset manuale: opzionale (per MIX18), consente dopo la configurazione (di default utilizza una funzione di ripristino automatico) l'utilizzo per il ripristino manuale degli allarmi;

  11. A1 – Controllo Umidificatore: controllo dell'umidificatore (se consentito dalla configurazione) calcolato di conseguenza in funzione del controllo dell'umidità;

  12. A2 – Valvola Post Riscaldo: controllo della valvola di riscaldo (se consentito dalla configurazione) calcolato di conseguenza in funzione del controllo della temperatura e dell'umidità (come deumidificazione);

  13. A3 – Comando umidificatore: comando per l'accensione/spegnimento dell'umidificatore (a seconda della configurazione - 1 umidificatore d'acqua l'accensione/spegnimento a seconda della richiesta, 2 - umidificatore a vapore accensione permanente se l'UTA è in funzione);

  14. A4 – Comando Pompa di Post-riscaldo: comando per l'accensione/spegnimento pompa di preriscaldo;

  15. O1 – Allarme guasto ventilatori: opzionalmente richiesto, allarme collettivo comune per entrambi i ventilatori da utilizzare come segnalazione LED sulla parte anteriore dell'armadio di controllo;

  16. O2 – Allarme guasto pompe di riscaldamento: opzionalmente richiesto, allarme collettivo comune per entrambe le pompe di riscaldamento da utilizzare come LED di segnalazione sulla parte anteriore dell'armadio di controllo;

  17. O3 – Allarme Guasto Recupero Energia: opzionalmente richiesto, allarme collettivo per lo recuperatore di recupero energia (a seconda della configurazione) da utilizzare come LED di segnalazione sul fronte del quadro elettrico;

  18. O4 – Allarme guasto umidificatore: opzionalmente richiesto, allarme collettivo per l'umidificatore da utilizzare come segnalazione LED sulla parte anteriore dell'armadio elettrico.
