Interfaccia utente MVE-2-RS USB Configuratore
Il configuratore MVE-2-RS USB permette esclusivamente di leggere e scrivere solo le informazioni di configurazione del servocomando.
In questo configuratore non è possibile, ad esempio, impostare un segnale di comando per fare muovere l’attuatore o visualizzare i grafici delle grandezze in gioco), ma è possibile effettuare l’aggiornamento firmware e operare in modalità “Offline” (simulatore) che permette di interagire con l’interfaccia grafica anche senza avere l’attuatore e il cavo USB collegati. In questa modalità non è però consentito caricare file.
Per modificare la modalità di funzionamento del configuratore è sufficiente premere check box OFFLINE.
Quando il cavo USB è connesso tra PC e servocomando, il motore risulta disabilitato e quindi se prima del collegamento il servocomando si stava muovendo, si fermerà immediatamente per poi riprendere il movimento verso la posizione calcolata precedentemente una volta che il cavo verrà scollegato.
Se il cavo è stato connesso prima o dopo l’avvio del configuratore, quest’ultimo sarà automaticamente riconosciuto dal PC e comparirà nella sezione gestione dispositivi di Windows sotto la voce “Human Interface Device” (HID).
Funzioni generali
Questo capitolo descrive l’interfaccia utente del configuratore USB.

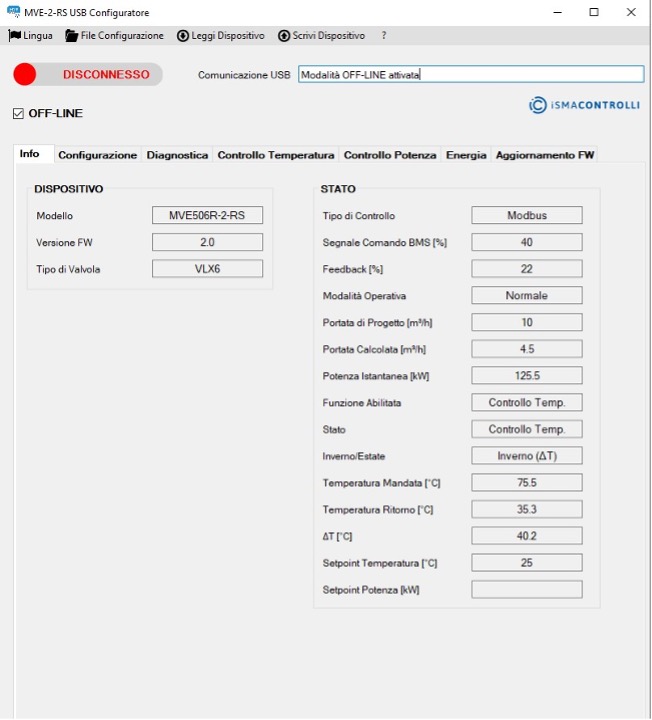

Aprendo l’applicazione viene visualizzata la seguente finestra:
L’interfaccia utente permette di:
- Leggere le principali caratteristiche dell’attuatore (tab Info);
- Configurare l’attuatore (tab Configurazione);
- Controllare la presenza di anomalie nell’attuatore (tab Diagnostica);
- Impostare e leggere i parametri relativi alla funzione Controllo Temperatura (tab Controllo Temperatura);
- Impostare e leggere i parametri relativi alla funzione Controllo di Potenza (tab Controllo Potenza);
- Impostare e leggere i parametri relativi alla funzione Energia (tab Energia);
- Scaricare il firmware (FW) sul servocomando (tab Aggiornamento FW);
- Selezionare la lingua (italiano o inglese).
Quando Nessun tab è selezionato tutti i parametri vengono ricaricati.
Per scrivere un parametro all’interno della casella di testo in un tab, diverso dal tab info, o selezionare una voce dal menu a tendina, è necessario premere il tasto “Invio” sulla tastiera.
Tab Aggiornamento FW

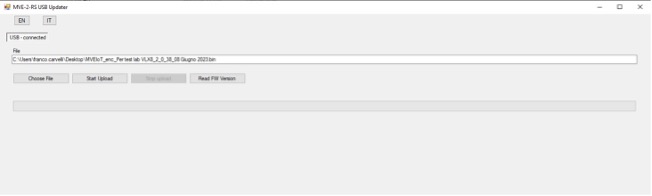

Dopo aver selezionato questo tab apparirà la seguente finestra:
In questa finestra è possible scaricare il firmware.
La casella USB mostra se il cavo USB è connesso, “USB connesso/disconnesso”.
- Seleziona File: permette di selezionare il file da scaricare;
- Avvia Scaricamento: inizia il download del file selezionato;
- Ferma Scaricamento: in caso di problemi questo pulsante permette di fermare il download, può essere selezionato solo durante lo scaricamento;
- Leggi Versione FW: verifica la versione FW presente nell’attuatore.
