Esempio/Tipico 2

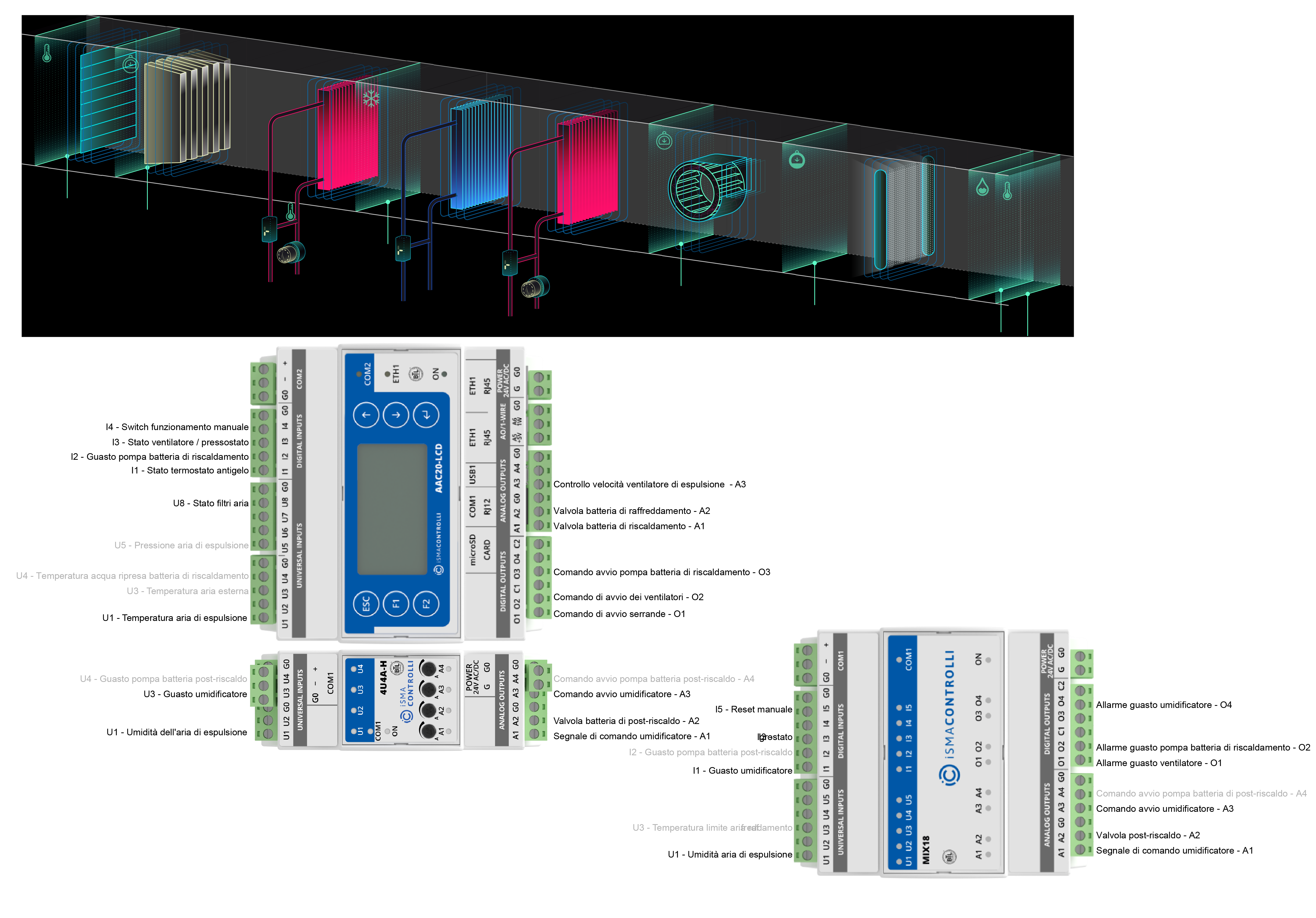

Unità di trattamento dell'aria di mandata con batterie di riscaldamento, raffreddamento e funzione di umidificazione e deumidificazione

L'unità di trattamento aria è composta da:

• serranda di aspirazione a 2 posizioni;

• filtro di alimentazione dell'aria;

• preriscaldatore dell'acqua con valvola e pompa di preriscaldamento;

• batteria di raffreddamento con valvola;

• batteria di riscaldamento con valvola e pompa di riscaldamento opzionale;

• ventilatore controllato da inverter;

• umidificatore.

Per abilitare il controllo dell'umidità nella funzione di umidificazione e deumidificazione, è necessario aggiungere un modulo I/O di espansione, iSMA-B-4U4A o -MIX18, al controllore AAC20 (a seconda della richiesta e dei sensori/segnali richiesti). I sensori/segnali richiesti sono:

• sensore di temperatura dell'aria di mandata;

• sensore di umidità dell'aria di espulsione;

• termostato antigelo;

• stato di guasto dell'umidificatore (utilizzabile in combinazione con un igrostato per il modulo MINI);

• igrostato (se richiesto e installato);

• stato di funzionamento del ventilatore (pressostato, segnale dall'inverter);

• comando manuale dell'interruttore (autorizzazione all'azionamento del sistema di ventilazione).

Alcuni dei sensori/segnali utili, opzionali ma non richiesti:

• stato di guasto della pompa di pre riscaldo;

• stato di guasto della pompa di calore (se è installata la pompa di calore);

• stato di sporco del filtro (solo per il monitoraggio);

• reset manuale (solo per MIX18, in caso di reset manuale dei guasti).

Inoltre, il sistema può essere dotato di sensori/segnali aggiuntivi, come ad esempio:

• temperatura dell'aria esterna;

• temperatura dell'acqua di ritorno del riscaldatore;

• temperatura limite dell'aria in raffrescamento;

• sensore di pressione dell'aria di mandata (solo quando è necessario mantenere una pressione costante sul condotto di alimentazione).

L'applicazione consente:

• controllo dell'apertura/chiusura della serranda di ingresso a 2 posizioni:

• l'avviamento del ventilatore e il controllo della sua velocità (costante o dipendente dalla pressione);

• controllo dell'attuatore della valvola di preriscaldamento modulante (analogica 0-10 V DC) e della pompa di preriscaldamento;

• controllo dell'attuatore della valvola di riscaldamento modulante (analogico 0-10 V DC) (utilizzato per la funzione di deumidificazione) e della pompa di riscaldamento opzionale;

• controllo dell'attuatore della valvola di raffreddamento modulante (analogico 0-10 V DC);

• consentire l'avvio dell'umidificatore e controllarne le prestazioni di umidificazione.

Se si utilizza il modulo MIX18, è anche possibile segnalare gli stati di allarme per il ventilatore, la pompa dei riscaldatori (allarme comune) e l'umidificatore.

Esempio di configurazione UTA:

• modalità riscaldamento (ModoCaldo) Caldo e Postriscaldo [2]

• modalità di recupero dell'energia (ModoRecup) – Nessuna [0]

• modalità raffreddamento (ModoFreddo) – Freddo [1]

• modalità umidificatore (ModoUmidif) – Umidificatore ad acqua o umidificatore a vapore [1 o 2] (a seconda delle necessità)

• modalità economizzatore (ModoEco) – Nessuno [0]

• modalità di controllo della temperatura (TempCtrl)– Temperatura Mandata Costante [2]

• modalità di controllo dell'umidità (HumCtrl)– Umidità Assoluta Mandata Costante [4]

Descrizione della Logica di Regolazione

Start-up

1. Il primo passo dopo aver configurato l'applicazione per un particolare tipo di UTA è assicurarsi che la pianificazione oraria sia configurata correttamente, il che consente all'UTA di funzionare in modalità normale (Modalità impianto come periodo occupato [4]) o in modalità notturna (con efficienza ridotta - Modalità impianto come ciclo notturno [2]). In caso contrario, l'orario deve essere prima impostato correttamente per consentire un corretto funzionamento dell'UTA.

2. Il segnale che permette l'avvio dell'UTA è il segnale collegato all'ingresso I4 dell'AAC20 (Operating Switch). L'attivazione di questo segnale (cortocircuito fisico all'ingresso) e la corretta impostazione della programmazione oraria consentono l'avvio dell'UTA, mentre la disattivazione del segnale arresta automaticamente l'UTA.

Batteria di pre-riscaldo

1. Il passaggio successivo prima di avviare l'UTA è che il controllore verifichi che il riscaldatore non abbia condizioni di allarme attive associate alla procedura di protezione antigelo.

2. La protezione antigelo del riscaldatore viene utilizzata nel periodo invernale (quando la temperatura esterna è inferiore al limite impostato da OAT_FrostProtection (di default, 6°C) con un'isteresi centrale di 1K).

3. L'elemento base è il termostato antigelo la cui impostazione fisica deve essere conforme o leggermente inferiore al limite sopra indicato (es. di 1°C). Il termostato antigelo è collegato all'ingresso I1 del controllore AAC20 (Stato termostato di congelamento).

4. L'attivazione del termostato antigelo (cortocircuito fisico all'ingresso) attiva la procedura di protezione antigelo che consiste nell'arresto dell'UTA (spegnimento del ventilatore e chiusura della serranda), nell'apertura della valvola di resistenza all'uscita A1 dell'AAC20 (valvola di riscaldamento) al livello specificato nella HTV_FrostProt_ValveUp (di default, 100%) e nell'accensione della pompa di riscaldamento all'uscita O3 (comando di avvio della pompa di riscaldamento) se configurata per l'uso da parte di HPU_Enable (tramite default, attivo - vero).

5. Un ulteriore elemento di protezione antigelo è l'utilizzo di un sensore di temperatura dell'acqua di ripresa collegato all'ingresso U4 dell'AAC20 (Heating Coil Return Water Temperature). Se il termostato antigelo viene attivato, il setpoint per la temperatura dell'acqua di ritorno viene aumentato ulteriormente del livello specificato in FEZ_RWT_SptUp (per impostazione predefinita, 15K).

6. Quando la temperatura del riscaldatore sale e il termostato antigelo torna allo stato normale: in tal caso, se è presente un sensore per la temperatura dell'acqua al ripresa dal riscaldatore, il suo setpoint inizierà a scendere con la velocità di FEZ_SetupRamp (default 1K/min) al setpoint normale (calcolato sulla base della temperatura esterna); Se non è presente alcun sensore, la valvola si chiude alla velocità di HTV_Ramp (per impostazione predefinita, 10%/min) allo stato di apertura normale risultante dal controllo del sistema corrente.

7. Il sensore di temperatura dell'acqua di ripresa del riscaldatore funge anche da limite superiore per la temperatura dell'acqua nel riscaldatore chiudendo la valvola se la temperatura specificata in RWT_MaxSetpoint è troppo alta (85°C per impostazione predefinita).

8. Se la pompa è attivata in HPU_Enable (attiva di default - true) e collegata all'uscita O3 nell'AAC20 (Comando di avvio della pompa di riscaldamento), si accende con il ritardo HPU_OnDelay (di default, 5 s) quando la valvola del riscaldatore collegata all'uscita A1 nell'AAC20 (Valvola di riscaldamento) si apre al 3% o più,  e si spegne con il ritardo specificato in HPU_OffDelay (per impostazione predefinita, 300 s) quando la valvola viene aperta dell'1% o meno.

9. In inverno, la pompa si attiva in modo permanente se la temperatura esterna scende al di sotto del limite di OAT_FrostProtection (di default, 6°C) con un'isteresi centrale di 1K e se è attivato il termostato antigelo.

10. Quando si utilizza il segnale di guasto della pompa, che è collegato all'ingresso I2 dell'AAC20 (guasto pompa di riscaldamento), e quando il valore in HPU_StatusAlarmDelay (per impostazione predefinita, 1 s) è impostato su predefinito, nel periodo invernale l'UTA può essere disattivata se:

    1. DME_EmergencyStop (disattivato per impostazione predefinita - false) è attivo (impostato su true),

    2. viene generato un allarme sull'uscita O2 del modulo MIX18 (Heat Pumps Failure Alarm) e l'uscita di controllo della pompa viene ruotata off. L'allarme viene ripristinato automaticamente se il segnale all'ingresso viene disattivato e la pompa e il sistema UTA riprendono a funzionare (se arrestati).

       Un'ulteriore caratteristica per garantire un funzionamento corretto e duraturo dei dispositivi che azionano il riscaldatore è il ciclo anti blocco della pompa e della valvola. Prima si esercita la pompa, poi la valvola, che, per impostazione predefinita, avviene ogni domenica all'1 di notte nel caso in cui non siano in uso. Il ciclo anti blocco consiste nell'accendere la pompa per il tempo specificato al HPU_Pmp_Vlv_Exercise (120 s per impostazione predefinita) e quindi aprire la valvola al 100% per lo stesso tempo di cui sopra..

Serrande

1. In inverno, quando la temperatura esterna è inferiore al limite specificato da OAT_FrostProtection (di default, 6°C) con un'isteresi centrale di 1K e se si utilizza il sensore di temperatura dell'acqua di ripresa, allora deve raggiungere il setpoint (calcolato dalla temperatura esterna) per consentire alle serrande di aprirsi oltre il tempo specificato in DME_OnDelay (per default, 300 s.

2. Se il sensore di temperatura dell'acqua di ripresa dal riscaldatore non viene utilizzato, la serranda viene aperta solo dopo il tempo specificato in DME_OnDelay (per impostazione predefinita, 300 s), durante il quale la valvola viene aperta secondo il parametro HTV_FrostProt_ValveUp (per impostazione predefinita, 100%) e scende alla velocità specificata da HTV_Ramp (per impostazione predefinita, 10%/min) allo stato di apertura normale risultante dal controllo del sistema corrente.

3. Quando la temperatura esterna è superiore al limite specificato in OAT_FrostProtection (per impostazione predefinita, 6°C) con un'isteresi centrale di 1K (periodo estivo), la serranda viene aperta senza il ritardo specificato in DME_OnDelay (per impostazione predefinita, 300 s) e la temperatura dell'acqua di ripresa del riscaldatore non viene controllata in quel momento.

4. La serranda collegata all'uscita O1 nell'AAC20 (Dampers Start Command) si apre dopo il tempo specificato in DME_OnDelay (per impostazione predefinita, 300 s) solo dopo l'autorizzazione del riscaldatore normalmente funzionante, quindi il segnale dalla serranda viene trasmesso come autorizzazione di avvio per il ventilatore con un ritardo di MAD_RunTime (per impostazione predefinita,  150 s).

Ventilatori

1. Se un sensore di pressione è collegato all'ingresso U5 nell'AAC20 (Pressione dell'aria di espulsione), l'ingresso del ventilatore è controllato in modo fluido collegato all'uscita A3 nell'AAC20 (Controllo della velocità del ventilatore di espulsione) nell'intervallo da FSC_MinSignal (per impostazione predefinita, 30%) a FCS_MaxSignal (per impostazione predefinita, 100%) in modo da mantenere le pressioni impostate,  oppure è comandato dal segnale di controllo derivante dall'umidità o manualmente con una velocità impostata negli intervalli sopra indicati in assenza di sensori di pressione collegati (viene selezionato il valore di controllo più alto).

2. il ventilatore ha la sua pressione DischPressSpt preimpostata (500 Pa per impostazione predefinita), che dovrebbe mantenere regolando la sua velocità di conseguenza.

3. il ventilatore collegata all'uscita O2 nell'AAC20 (Comando di avvio delle ventole) si avvia con il ritardo specificato in FSC_OffOnDelay (per impostazione predefinita, 5 s) dopo aver ricevuto un'autorizzazione dalla serranda.

4. Dopo aver ricevuto l'autorizzazione all'avvio, il segnale di controllo della velocità delil ventilatore aumenta lentamente alla velocità di FSC_Ramp (per impostazione predefinita, 1%/min) al valore desiderato risultante dal controllo corrispondente come indicato sopra. La velocità di salita o discesa del segnale di controllo è determinata dalla stessa velocità.

5. In modo simile si comporta il setpoint di pressione, che durante l'avvio dell'UTA sale da zero al setpoint desiderato alla velocità di DSP_PressSptRamp (per impostazione predefinita, 50 Pa/min). Se viene modificato durante un normale funzionamento, inizierà corrispondentemente a scendere o salire alla stessa velocità specificata in DSP_PresSptRamp (per impostazione predefinita, 50 Pa/min).

6. Per una modalità notturna, la pressione impostata viene ridotta moltiplicandola per il fattore DSP_NightReduce (per impostazione predefinita, 50%).

7. Per proteggere il funzionamento del ventilatore, all'ingresso I3 dell'AAC20 (Fans Status/Pressure Switch) viene collegato un segnale di conferma del ventilatore, che se non attivato entro il FDP_BeltAlarmDelay (default 120s), viene generato un allarme sull'uscita O1 del MIX18 (Fans Failure Alarm) e questo provoca l'arresto dell'UTA. Questa funzione può essere disabilitata impostando il valore zero in FDP_BeltAlarmDelay (per impostazione predefinita, 120 s).

8. Nella modalità di reset automatico specificata al FSC_ManualReset (di default, false), dopo un allarme da parte del ventilatore, l'allarme verrà resettato e l'UTA riprenderà a funzionare, mentre dopo tre tentativi di avvio non riusciti, il sistema si arresta e in modalità automatica può essere resettato rimuovendo e riattivando l'ingresso I4 in AAC20 (Operating Switch). Mentre se la modalità di reset manuale specificata al FSC_ManualReset (disattivata - false di default) è impostata su true, dopo un allarme da parte del ventilatore, l'UTA verrà arrestata e il controllore attenderà un segnale di reset attivato dall'ingresso collegato all'ingresso I5 in MIX18 (Reset) e solo allora tenterà di riavviare l'UTA.

Descrizione della Logica di Regolazione

1. In inverno, durante l'avvio dell'UTA, il sistema di termoregolazione aumenta temporaneamente il setpoint per la temperatura di mandata di un valore aggiuntivo specificato in DAT_SptRamp (di default, 1K) che diminuisce nel tempo specificato in DAT_SptDecTime (di default, 600 s).

2. Per il corretto funzionamento della funzione di controllo della temperatura TempCtrlMode, selezionare la modalità 2 come descritto di seguito.

3. La funzione di controllo della temperatura a valore fisso consiste nella regolazione della temperatura dell'aria di mandata collegata all'ingresso U1 del controllore AAC20 (Temperatura dell'aria di espulsione) in base alla temperatura TempSpt impostata (per impostazione predefinita, 22°C) e in base al circuito di controllo viene calcolato il livello di controllo per il riscaldatore o il raffreddatore.

4. Se la temperatura dell'aria di mandata scende al di sotto del limite inferiore, il refrigeratore viene gradualmente chiuso e quindi il riscaldatore inizia ad aprirsi.

5. Se la temperatura dell'aria di mandata supera il limite superiore, il riscaldatore viene gradualmente chiuso, quindi il frigorifero inizia ad aprirsi.

6. Il setpoint di temperatura TempSpt (per impostazione predefinita, 22°C) può tenere conto della compensazione invernale specificata da WC_DischSptRaise (per impostazione predefinita, 4K) o della compensazione estiva specificata da SC_DischSptRaise (per impostazione predefinita, 4K).

7. In caso di funzione di umidificazione attiva, la velocità del ventilatore può aumentare gradualmente con il segnale di controllo dell'umidificatore, a condizione che non venga utilizzato il controllo della pressione e che l'impostazione manuale sia inferiore alla funzione di controllo dell'umidificazione.

8. In estate, se la temperatura esterna supera il OAT_HeaterLimit (per impostazione predefinita, 20°C), il controllo del riscaldatore è bloccato e in inverno, se la temperatura esterna scende al di sotto del OAT_Batteria di raffreddamentoLimit (per impostazione predefinita, 14°C), il controllo del refrigeratore è bloccato.

9. Quando viene attivata la protezione antigelo, tutti i segnali di controllo vengono ripristinati, ad eccezione del segnale per il riscaldatore che è impostato al livello specificato in HTV_FrostProt_ValveUp (per impostazione predefinita, 100%). Quando il rischio di congelamento cessa, tutti i segnali tornano al normale funzionamento.

10. La valvola del riscaldatore viene aperta o chiusa dall'attuatore della valvola in base al segnale di controllo proveniente dal sistema di controllo della temperatura secondo la modalità TempCtrl configurata (in modalità 2).

Batterie di pre e post riscaldo

1. Quando ModoCaldo (modalità 2) è selezionato come modalità di funzionamento sia per il riscaldatore primario che per quello secondario, quando la funzione di umidificazione è attiva, funziona solo il riscaldatore primario e quando la funzione di deumidificazione è attiva, solo il riscaldatore secondario viene utilizzato per il controllo della temperatura.

2. Se non viene utilizzato alcun controllo dell'umidità (o nessuna funzione di umidificazione o deumidificazione attiva), entrambi i riscaldatori funzionano contemporaneamente nella funzione di controllo della temperatura, ma possono essere configurati secondo necessità per un funzionamento graduale (il riscaldatore primario è il primo stadio e il secondario è il secondo).

3. Se la pompa del riscaldatore secondaria è attivata in HPU_Enable (attiva per impostazione predefinita - true) e collegata all'uscita A4 del modulo 4U4A-H o MIX18 (ReHeating Pump Start Command), si accende con il ritardo HPU_OnDelay (per impostazione predefinita, 5 s) quando la valvola del riscaldatore secondario collegata all'uscita A2 nel modulo 4U4A-H o MIX18 (ReHeating Valve) si apre al 3% o più,  e viene disattivato con il ritardo specificato in HPU_OffDelay (per impostazione predefinita, 300 s) quando la valvola viene aperta all'1% o meno.

4. In inverno, quando la temperatura esterna scende al di sotto del valore OAT_FrostProtection (per impostazione predefinita, 6°C) all'avvio del sistema UTA, la valvola del riscaldatore secondario si apre in base al parametro HTV_FrostProt_ValveUp (per impostazione predefinita, 100%) e scende alla velocità specificata da HTV_Ramp (per impostazione predefinita, 10%/min) allo stato di apertura normale risultante dal controllo del sistema di controllo corrente.

5. In inverno, la pompa di riscaldamento secondaria si attiva in modo permanente se la temperatura esterna scende al di sotto del limite di OAT_FrostProtection (per impostazione predefinita, 6°C) con un'isteresi centrale di 1K.

6. Quando si utilizza il segnale di guasto della pompa di riscaldamento secondaria collegato all'ingresso U4 del modulo 4U4A-H o all'ingresso I2 del modulo MIX18 (ReHeating Pump Fault) e quando il valore in HPU_StatusAlarmDelay (per impostazione predefinita, 1 s) è impostato su default, viene generato un allarme sull'uscita O2 del modulo MIX18 (Heat Pumps Failure Alarm) e l'uscita di controllo della pompa viene disabilitata. L'allarme viene ripristinato automaticamente se il segnale di ingresso viene disattivato e la pompa riprende a funzionare.

7. Un'ulteriore caratteristica per garantire un funzionamento corretto e duraturo dei dispositivi che azionano il riscaldatore secondario è il ciclo anti blocco della pompa e della valvola. Prima si esercita la pompa, poi la valvola, che, per impostazione predefinita, avviene ogni domenica all'1 di notte nel caso in cui non siano in uso. Il ciclo anti blocco consiste nell'accendere la pompa per il tempo specificato al HPU_Pmp_Vlv_Exercise (120 s per impostazione predefinita) e quindi aprire la valvola al 100% per lo stesso tempo di cui sopra.

Batteria di Raffreddamento

1. Quando è necessario il raffreddamento, la valvola di raffreddamento collegata all'uscita A2 (valvola di raffreddamento) si apre in base a un segnale più forte proveniente dal sistema di controllo della temperatura o dalla funzione di deumidificazione.

2. Il controllo della valvola di raffreddamento è bloccato al di sotto della temperatura OAT_CoolerLowLimit (di default, 14°C) con un'isteresi centrale di 1K.

3. È possibile bloccare il controllo della valvola di raffreddamento nella funzione di umidificazione con il parametro CCV_CoolOnHumDisable (attivo di default – true).

4. Durante l'avvio dell'UTA e ogni volta che la valvola viene aperta da zero, il segnale di controllo aumenta gradualmente alla velocità specificata in CCV_VlvRamp (per impostazione predefinita, 5%/min).

5. Per proteggersi da una temperatura dell'aria troppo bassa dietro il refrigeratore, è possibile utilizzare un sensore di temperatura collegato all'ingresso U3 del modulo MIX18 (Cooling Limit Air Temperature) che provoca la chiusura graduale della valvola del refrigeratore quando la temperatura scende al valore LIM_Setpoint (per impostazione predefinita, 14°C).

6. Un'ulteriore caratteristica per garantire un funzionamento corretto e duraturo del refrigeratore è il ciclo anti blocco della valvola. Viene effettuato di default ogni domenica all'1 di notte nel caso in cui non venga utilizzato. Il ciclo anti blocco consiste nell'aprire la valvola al 100% per il tempo specificato in CCV_Vlv_Exercise (120 s per impostazione predefinita).

Umidificatore

1. L'UTA è inoltre dotata di una funzione di umidificazione e deumidificazione. La funzione di umidificazione viene avviata con un ritardo di HUM_FanOnDelay (per impostazione predefinita, 300 s) dopo aver confermato il funzionamento del ventilatore collegato all'ingresso I3 nell'AAC20 (Stato ventilatori/Pressostato).

2. In caso di mancata conferma del funzionamento del ventilatore collegato all'ingresso I3 dell'AAC20 (Stato Ventilatori/Pressostato), la funzione di umidificazione viene immediatamente disattivata.

3. La funzione di umidificazione è attiva quando la temperatura esterna è inferiore al parametro OAT_HighHum (per impostazione predefinita, 14°C) e la funzione di deumidificazione è attiva quando la temperatura esterna è superiore al parametro OAT_LowDeh (per impostazione predefinita, 15°C).

4. Per implementare il controllo dell'umidità è necessario un sensore sull'aria di espulsione collegato all'ingresso U1 del modulo 4U4A-H o MIX18 (Discharge Air Humidity).

5. Per un corretto funzionamento della funzione di controllo dell'umidità HumCtrlMode, selezionare la modalità 4 come descritto di seguito.

6. La funzione di un controllo dell'umidità assoluta a valore fisso dell'aria di mandata consiste nel regolare l'umidità in modo da ottenere l'HumSpt come valore nominale per l'aria di mandata (di default, 55%) utilizzando la funzione di umidificazione o deumidificazione. Per implementare questa funzione è necessario un sensore di umidità assoluta (non umidità relativa) collegato all'aria di mandata.

7. La funzione di controllo dell'umidità ha due circuiti di controllo indipendenti, uno per l'umidificazione con controllo diretto dell'umidificatore collegato all'uscita A1 del controllore AAC20 (Segnale di controllo dell'umidificatore) e l'altro per il controllo della deumidificazione che influisce sul controllo del refrigeratore collegato all'uscita A2 del controllore AAC20 (Valvola di raffreddamento). Il mantenimento della temperatura precedentemente ridotta al livello impostato in base al controllo della temperatura avviene controllando il riscaldatore secondario collegato all'uscita A2 del modulo 4U4A-H o MIX18 (ReHeating Valve).

8. Sia le funzioni di controllo dell'umidificazione che quelle di deumidificazione aumentano gradualmente alla velocità di HUM_RampUp (per impostazione predefinita, 10%/min) e DEH_RampUp (per impostazione predefinita, 10%/min), rispettivamente.

9. L'umidità impostata da HumSpt (per impostazione predefinita, 55%) può tenere conto della compensazione invernale determinata da una funzione lineare in relazione alla temperatura esterna da RAH_MinHumSpt (per impostazione predefinita, 30% Rh) a HumSpt (per impostazione predefinita, 55%) o della compensazione estiva determinata da una funzione lineare in relazione alla temperatura esterna da HumSpt (per impostazione predefinita, 55%) a RAH_MaxHumSpt (per impostazione predefinita,  60% di umidità relativa).

10. A seconda del tipo di umidificatore selezionato in HumidifierMode, il controllo dell'uscita A3 nel modulo 4U4A-H o MIX18 (Comando di avvio dell'umidificatore) viene attivato in base alle esigenze: come pompa dell'umidificatore dell'acqua (modalità 1) o come acceso in modo permanente (se non si verifica un guasto) durante il funzionamento dell'UTA come abilitatore dell'umidificatore a vapore (modalità 2).

11. In caso di guasto dell'umidificatore attivato all'ingresso U3 del modulo 4U4A-H o all'ingresso I1 del modulo MIX18 (guasto umidificatore), il controllo dell'umidificatore viene disattivato, la pompa dell'umidificatore dell'acqua/umidificatore a vapore viene spenta e viene generato un allarme all'uscita O4 del modulo MIX18 (allarme guasto umidificatore).

12. Oltre all'igrostato collegato all'ingresso I3 del modulo MIX 18 (Igrostato), che, una volta attivato, disattiva la funzione di umidificazione (spegne l'umidificatore e il controllo pompa/permessi), è presente anche una funzione di protezione dal verificarsi di troppa umidità di espulsione (per evitare che i condotti si bagnino). Se l'umidità dell'aria di mandata inizia ad aumentare verso il valore DAH_MaxSpt (per impostazione predefinita, 90%), il controllo dell'umidificatore diminuisce gradualmente fino a zero.

13. La disattivazione del guasto dell'umidostato o dell'umidificatore ripristina automaticamente l'allarme e torna alla modalità di controllo normale.

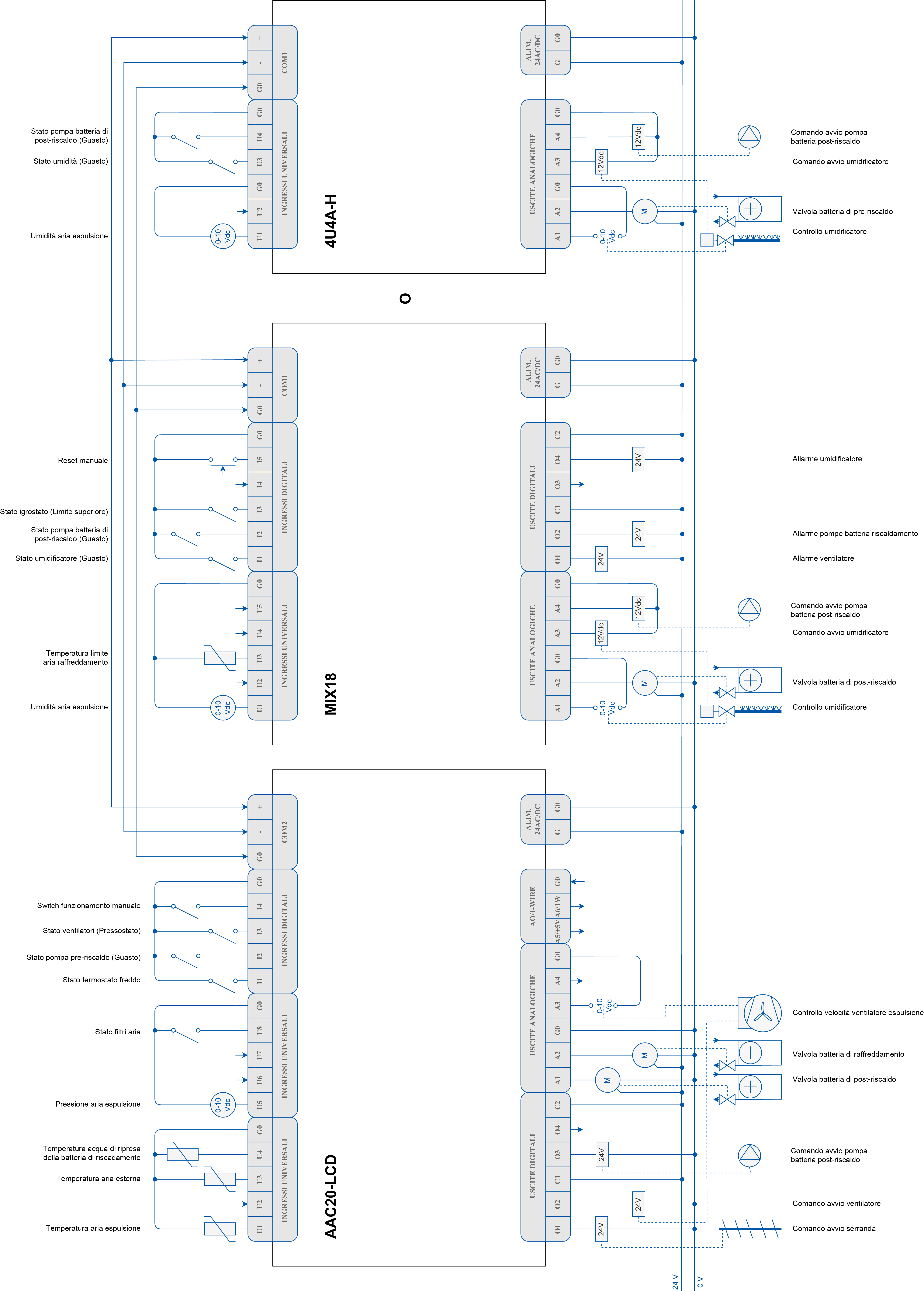

Collegamenti elettrici
