Esempio/Tipico 8

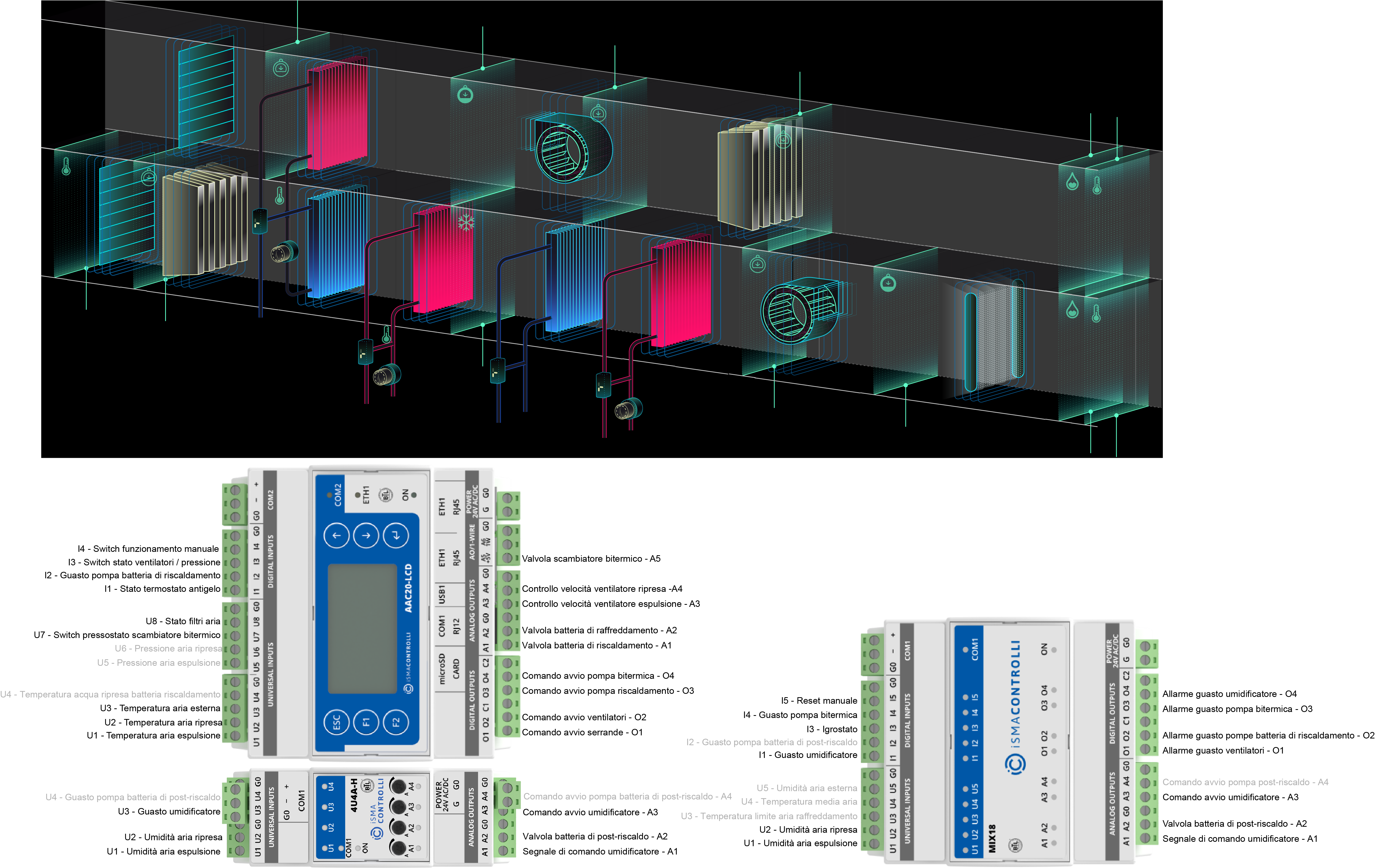

Unità di trattamento aria di mandata e ripresa con scambiatore, batterie di riscaldamento e raffreddamento, con funzione di umidificazione e deumidificazione

L'unità di trattamento aria è composta da:

• serranda di ingresso e uscita a 2 posizioni;

• filtro di alimentazione dell'aria e di ripresa

• scambiatore a doppia batteria con valvola e pompa;

• batteria di preriscaldamento con valvola e pompa di preriscaldamento;

• batteria di raffreddamento con valvola;

• batteria di riscaldamento con valvola e, opzionalmente, pompa di riscaldamento;

• ventilatori di mandata e di espulsione controllati da inverter;

• umidificatore.

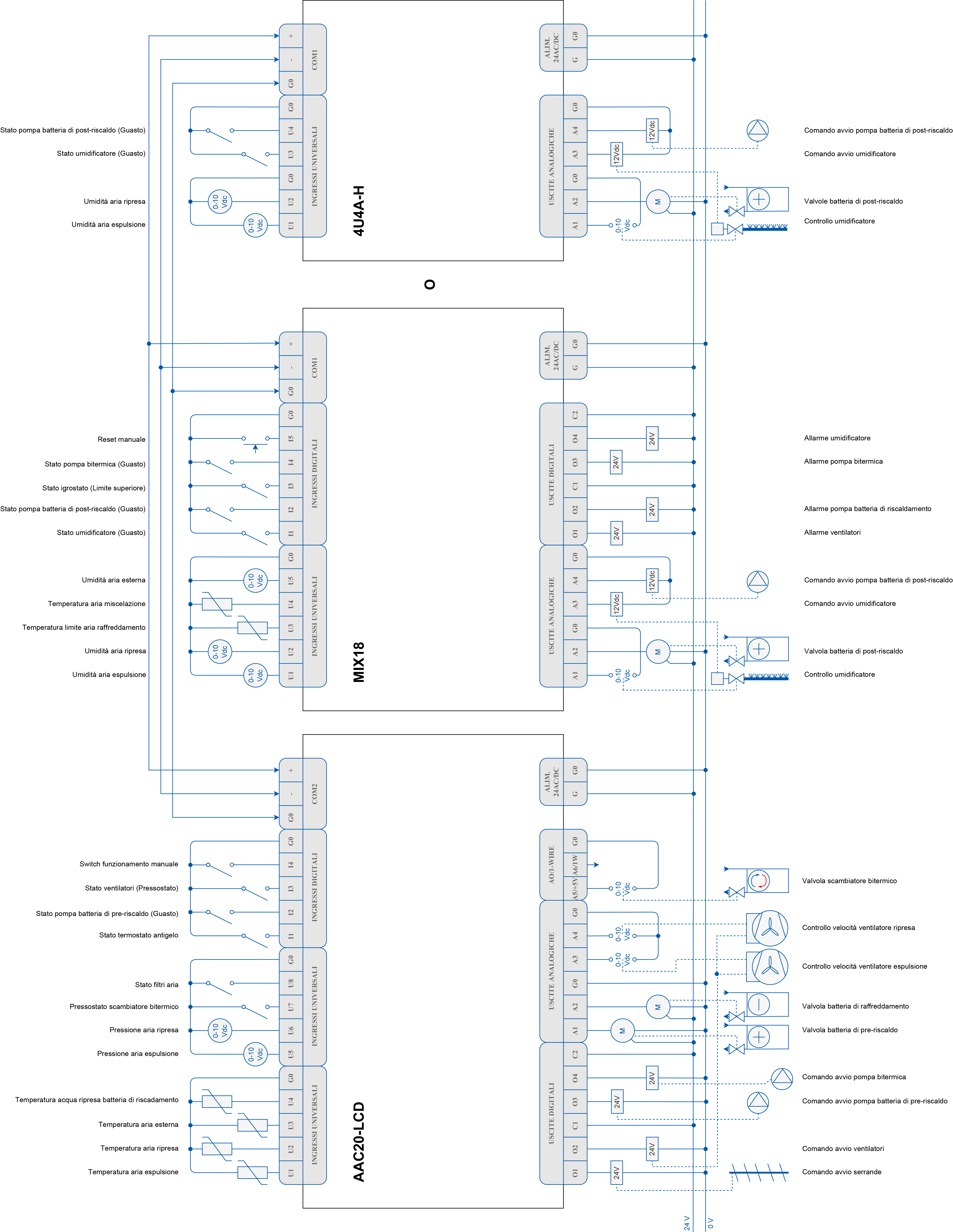

Il regolatore AAC20 è sufficiente se non si utilizzano le funzioni di deumidificazione e umidificazione. Per abilitare il controllo dell'umidità, è necessario aggiungere un modulo I/O di estensione aggiuntivo, iSMA-B-4U4A o -MIX18, al controllore AAC20 (a seconda della richiesta e dei sensori/segnali richiesti).

I sensori/segnali richiesti sono:

• sensore di temperatura dell'aria di mandata;

• sensore di temperatura dell'aria di ritorno;

• sensore di temperatura dell'aria esterna;

• pressostato scambiatore a doppia serpentina;

• sensore di umidità dell'aria di mandata (per funzioni di umidificazione e deumidificazione);

• sensore di umidità dell'aria di ritorno (per funzioni di umidificazione e deumidificazione);

• termostato antigelo;

• stato di guasto dell'umidificatore (se richiesto e installato, può essere utilizzato in combinazione con un igrostato per il modulo MINI);

• igrostato (se richiesto e installato);

• stato di funzionamento dei ventilatori (pressostato, segnale dall'inverter) – collegati in serie;

• comando manuale dell'interruttore (autorizzazione all'azionamento del sistema di ventilazione).

Alcuni dei sensori/segnali utili, opzionali ma non richiesti:

• stato di guasto della pompa di pre riscaldo;

• stato di guasto della pompa di calore (se è installata una pompa di ricalore);

• stato di sporco dei filtri (solo per il monitoraggio) – collegati in parallelo;

• reset manuale (solo per MIX18, in caso di reset manuale dei guasti).

Inoltre, il sistema può essere dotato di sensori/segnali aggiuntivi, come ad esempio:

• umidità dell'aria esterna;

• temperatura dell'acqua di ritorno del riscaldatore;

• temperatura media dello scambiatore;

• batteria di raffreddamento temperatura dell'aria;

• sensore di pressione dell'aria di mandata (solo quando è necessario mantenere una pressione costante sul condotto di alimentazione);

• sensore di pressione dell'aria di ritorno (solo quando è necessario mantenere costante la pressione sul condotto di espulsione).

L'applicazione consente:

• controllo dell'apertura/chiusura delle serrande di ingresso e uscita a 2 posizioni;

• le ventole per l'avviamento e il controllo della loro velocità (costante o dipendente dalla pressione)

• controllo dell'attuatore della valvola biserpentina modulante (analogica 0-10 V DC) e della pompa dello scambiatore;

• controllo dell'attuatore della valvola di preriscaldamento modulante (analogica 0-10 V DC) e della pompa di preriscaldamento;

• controllo dell'attuatore della valvola di riscaldamento modulante (analogico 0-10 V DC) (utilizzato per la funzione di deumidificazione) e, opzionalmente, della pompa di riscaldamento;

• controllo modulante (analog 0-10 V DC) della valvola della batteria di raffreddamento;

• l'umidificatore per avviare e controllare le sue prestazioni di umidificazione.

Se si utilizza il modulo MIX18, è anche possibile segnalare gli stati di allarme per i ventilatori (allarme comune), la pompa dei riscaldatori (allarme comune), la pompa a doppio serpentino e l'umidificatore.

Esempio di configurazione UTA:

• modalità riscaldatore – Batteria di pre-riscaldo e batteria di post-riscaldo [2]

• modalità di recupero dell'energia – Doppia batteria e pompa di ritorno o Doppia batteria e pompa di alimentazione [4 o 5] (a seconda delle necessità);

• batteria di raffreddamento mode – Batteria di raffreddamento [1];

• modalità umidificatore – Umidificatore d'acqua o umidificatore a vapore [1 o 2] (a seconda delle necessità)

• modalità economizzatore – Nessuno, Temperatura di ritorno Eco o Entalpia Eco [0, 1 o 2] (a seconda delle necessità)

• modalità di controllo della temperatura – Cascade Temp, Constant Disch Temp o Comfort Zone Temp [1, 2 o 3] (a seconda delle necessità)

• modalità di controllo dell'umidità – Comfort Hum, Return Hum, Disch Abs Hum o Constant Disch Abs Hum [1, 2, 3 o 4] (a seconda delle necessità)

Descrizione della Logica di Regolazione

Start-up

1. Il primo passo dopo aver configurato l'applicazione per un particolare tipo di UTA è assicurarsi che la pianificazione oraria sia configurata correttamente, il che consente all'UTA di funzionare in modalità normale (Modalità impianto come periodo occupato [4]) o in modalità notturna (con efficienza ridotta - Modalità impianto come ciclo notturno [2]). In caso contrario, l'orario deve essere prima impostato correttamente per consentire un corretto funzionamento dell'UTA..

2. Il segnale che permette l'avvio dell'UTA è il segnale collegato all'ingresso I4 dell'AAC20 (Operating Switch). L'attivazione di questo segnale (cortocircuito fisico all'ingresso) e la corretta impostazione della programmazione oraria consentono l'avvio dell'UTA, mentre la disattivazione del segnale arresta automaticamente l'UTA.

Batteria di riscaldamento

1. Il passaggio successivo prima di avviare l'UTA è che il controllore verifichi che il riscaldatore non abbia condizioni di allarme attive associate alla procedura di protezione antigelo.

2. La protezione antigelo del riscaldatore viene utilizzata nel periodo invernale (quando la temperatura esterna è inferiore al limite impostato da OAT_FrostProtection (di default, 6°C) con un'isteresi centrale di 1K).

3. L'elemento base è il termostato antigelo la cui impostazione fisica deve essere conforme o leggermente inferiore al limite sopra indicato (es. di 1°C). Il termostato antigelo è collegato all'ingresso I1 del controllore AAC20 (Stato termostato di congelamento).

4. L'attivazione del termostato antigelo (cortocircuito fisico all'ingresso) attiva la procedura di protezione antigelo che consiste nell'arresto dell'UTA (spegnimento dei ventilatori e chiusura delle serrande), nell'apertura della valvola di riscaldamento all'uscita A1 del controllore AAC20 (valvola di riscaldamento) al livello specificato nella HTV_FrostProt_ValveUp (default 100%), e nell'accensione della pompa di riscaldamento all'uscita O3 (comando di avvio della pompa di riscaldamento) se configurata per l'uso da parte di HPU_Enable (attiva di default - vero).

5. Un ulteriore elemento di protezione antigelo è l'utilizzo di un sensore di temperatura dell'acqua di ritorno collegato all'ingresso U4 dell'AAC20 (Heating Coil Return Water Temperature). Se il termostato antigelo viene attivato, il setpoint per la temperatura dell'acqua di ritorno viene aumentato ulteriormente del livello specificato in FEZ_RWT_SptUp (per impostazione predefinita, 15K).

6. Quando la temperatura del riscaldatore aumenta e il termostato antigelo torna allo stato normale, In tal caso, se è presente un sensore per la temperatura dell'acqua al ritorno dal riscaldatore, il suo setpoint inizierà a scendere alla velocità di FEZ_SetupRamp (default 1K/min) al setpoint normale (calcolato sulla base della temperatura esterna); Se non è presente alcun sensore, la valvola si chiude alla velocità di HTV_Ramp (per impostazione predefinita, 10%/min) allo stato di apertura normale risultante dal controllo del sistema corrente.

7. Il sensore di temperatura dell'acqua di ritorno del riscaldatore funge anche da limite superiore per la temperatura dell'acqua nel riscaldatore chiudendo la valvola se la temperatura specificata in RWT_MaxSetpoint è troppo alta (85°C per impostazione predefinita).

8. Se la pompa è attivata in HPU_Enable (attiva di default - true) e collegata all'uscita O3 nell'AAC20 (Comando di avvio della pompa di riscaldamento), si accende con il ritardo HPU_OnDelay (di default, 5 s) quando la valvola del riscaldatore collegata all'uscita A1 nell'AAC20 (Valvola di riscaldamento) si apre al 3% o più,  e si spegne con il ritardo specificato in HPU_OffDelay (per impostazione predefinita, 300 s) quando la valvola viene aperta dell'1% o meno.

9. In inverno, la pompa si attiva in modo permanente se la temperatura esterna scende al di sotto del limite di OAT_FrostProtection (di default, 6°C) con un'isteresi centrale di 1K e se è attivato il termostato antigelo.

10. Quando si utilizza il segnale di guasto della pompa, che è collegato all'ingresso I2 dell'AAC20 (guasto pompa di riscaldamento), e quando il valore in HPU_StatusAlarmDelay (per impostazione predefinita, 1 s) è impostato su predefinito, nel periodo invernale l'UTA può essere disattivata se:

    1. DME_EmergencyStop (disattivato per impostazione predefinita - false) è attivo (impostato su true),

    2. viene generato un allarme sull'uscita O2 del modulo MIX18 (Heat Pumps Failure Alarm) e

    3. l'uscita di controllo della pompa è disattivata.
       L'allarme viene ripristinato automaticamente se il segnale all'ingresso viene disattivato e la pompa e il sistema UTA riprendono a funzionare (se arrestati).

11. Un'ulteriore caratteristica per garantire un funzionamento corretto e duraturo dei dispositivi che azionano il riscaldatore è il ciclo anti blocco della pompa e della valvola. Prima si esercita la pompa, poi la valvola, che, per impostazione predefinita, avviene ogni domenica all'1 di notte nel caso in cui non siano in uso. Il ciclo anti blocco consiste nell'accendere la pompa per il tempo specificato al HPU_Pmp_Vlv_Exercise (120 s per impostazione predefinita) e quindi aprire la valvola al 100% per lo stesso tempo di cui sopra.

Serrande

1. In inverno, quando la temperatura esterna è inferiore al limite specificato da OAT_FrostProtection (di default, 6°C) con un'isteresi centrale di 1K e si utilizza il sensore di temperatura dell'acqua di ritorno, quindi, deve raggiungere il setpoint (calcolato dalla temperatura esterna) per consentire l'apertura delle serrande oltre il tempo specificato in DME_OnDelay (di default, 300 s).

2. Se il sensore di temperatura dell'acqua di ritorno dal riscaldatore non viene utilizzato, le serrande vengono aperte solo dopo il tempo specificato in DME_OnDelay (per impostazione predefinita, 300 s), durante il quale la valvola viene aperta secondo il parametro HTV_FrostProt_ValveUp (per impostazione predefinita, 100%) e scende alla velocità specificata da HTV_Ramp (per impostazione predefinita, 10%/min) allo stato di apertura normale risultante dal controllo del sistema corrente.

3. Quando la temperatura esterna è superiore al limite specificato in OAT_FrostProtection (per impostazione predefinita, 6°C) con un'isteresi centrale di 1K (periodo estivo), le serrande vengono aperte senza il ritardo specificato in DME_OnDelay (per impostazione predefinita, 300 s) e la temperatura dell'acqua di ritorno del riscaldatore non è controllata in quel momento.

4. Le serrande collegate all'uscita O1 nell'AAC20 (Dampers Start Command) si aprono dopo il tempo specificato in DME_OnDelay (per impostazione predefinita, 300 s) solo dopo l'autorizzazione del riscaldatore normalmente funzionante, quindi il segnale dalle serrande viene trasmesso come autorizzazione di avvio per i ventilatori con un ritardo di MAD_RunTime (per impostazione predefinita, 150 s).

Ventilatori

1. Se i sensori di pressione sono collegati agli ingressi U5 e U6 dell'AAC20 (pressione dell'aria di mandata, pressione dell'aria di ritorno), ogni ingresso della ventola è controllato in modo fluido collegato all'uscita A3 o A4 dell'AAC20 (controllo della velocità della ventola di mandata, controllo della velocità della ventola di ritorno) nell'intervallo da FSC_MinSignal (per impostazione predefinita, 30%) a FCS_MaxSignal (per impostazione predefinita,  100%) in modo da mantenere le pressioni impostate, oppure è comandato dal segnale di controllo derivante dall'umidità o manualmente con una velocità impostata nei campi sopra indicati in assenza di sensori di pressione collegati (viene selezionato il valore di controllo più alto).

2. Ogni ventola ha la sua pressione DischPressSpt preimpostata (500 Pa per impostazione predefinita) e la pressione ReturnPressSpt (500 Pa per impostazione predefinita), che dovrebbe mantenere regolando la sua velocità di conseguenza.

3. Le ventole collegate all'uscita O2 nell'AAC20 (Fans Start Command) si avviano con il ritardo specificato in FSC_OffOnDelay (per impostazione predefinita, 5 s) dopo aver ricevuto un'autorizzazione dalle serrande.

4. Dopo aver ricevuto l'autorizzazione all'avvio, il segnale di controllo della velocità della ventola aumenta lentamente alla velocità di FSC_Ramp (per impostazione predefinita, 1%/min) al valore desiderato risultante dal controllo corrispondente come indicato sopra. La velocità di salita o discesa del segnale di controllo è determinata dalla stessa velocità.

5. In modo simile si comporta il setpoint di pressione, che durante l'avvio dell'UTA sale da zero al setpoint desiderato alla velocità di DSP_PressSptRamp (per impostazione predefinita, 50 Pa/min). Se viene modificato durante un normale funzionamento, inizierà corrispondentemente a scendere o salire alla stessa velocità specificata in DSP_PresSptRamp (per impostazione predefinita, 50 Pa/min).

6. Per una modalità notturna, la pressione impostata viene ridotta moltiplicandola per il fattore DSP_NightReduce (per impostazione predefinita, 50%).

7. Per proteggere il funzionamento dei ventilatori, all'ingresso I3 dell'AAC20 (Fans Status/Pressure Switch) è collegato un segnale di conferma dei ventilatori, che se non attivato entro il FDP_BeltAlarmDelay (default 120s), viene generato un allarme sull'uscita O1 del MIX18 (Fans Failure Alarm) e questo provoca l'arresto dell'UTA. Questa funzione può essere disabilitata impostando il valore zero in FDP_BeltAlarmDelay (per impostazione predefinita, 120 s).

8. Nella modalità di reset automatico specificata al FSC_ManualReset (di default, false), dopo un allarme dal ventilatore, l'allarme verrà resettato e l'UTA riprenderà a funzionare, mentre dopo tre tentativi di avvio non riusciti, il sistema si arresta e in modalità automatica può essere resettato rimuovendo e riattivando l'ingresso I4 in AAC20 (Operating Switch),  mentre nella modalità di reset manuale specificata in FSC_ManualReset (Deactivated - false by default) impostata su true, dopo un allarme da parte del ventilatore l'UTA verrà arrestata e il controllore attenderà un segnale di reset attivato dall'ingresso collegato all'ingresso I5 in MIX18 (Reset) e solo allora tenterà di riavviare l'UTA.

Regolazione

1. In inverno, durante l'avvio dell'UTA, il sistema di termoregolazione aumenta temporaneamente il setpoint per la temperatura di mandata di un valore aggiuntivo specificato in DAT_SptRamp (di default, 1K) che diminuisce nel tempo specificato in DAT_SptDecTime (di default, 600 s).

2. L'applicazione consente di configurare la funzione di controllo della temperatura TempCtrlMode nelle 3 modalità descritte di seguito.

3. La funzione di controllo in cascata consiste nella regolazione della temperatura di mandata collegata all'ingresso U1 dell'AAC20 (Temperatura dell'aria di mandata), il cui setpoint è determinato dall'anello di controllo della temperatura di ritorno collegato all'ingresso U2 dell'AAC20 (Temperatura dell'aria di ritorno) e dal setpoint della temperatura di ritorno TempSpt (di default, 22°C) nella funzione di riscaldamento o raffreddamento (con lo scambiatore come primo stadio in entrambi i casi o senza),  così come la velocità del ventilatore che consente ai ventilatori di funzionare al di sopra del valore derivato da RT_DATSpt_shift (di default, 60%), a condizione che non si utilizzi il controllo della pressione e che l'impostazione manuale sia inferiore a quella derivata dalla funzione di controllo della temperatura.

4. La funzione di controllo della temperatura a valore fisso consiste nel regolare la temperatura dell'aria di mandata collegata all'ingresso U1 del controllore AAC20 (Temperatura dell'aria di espulsione) in base alla temperatura TempSpt impostata (di default, 22°C), e in base all'anello di controllo viene calcolato il livello di controllo per il riscaldatore o la batteria di raffreddamento e scambiatore.

5. La funzione di controllo in cascata con zona di comfort consiste nella regolazione della temperatura dell'aria di mandata collegata all'ingresso U1 dell'AAC20 (Temperatura dell'aria di espulsione) per ottenere una temperatura dell'aria di mandata impostata separata per le funzioni di riscaldamento e raffreddamento, tenendo conto della zona di comfort RT_ComfortZone tra di loro (la zona ottimale in cui il riscaldamento e il raffreddamento non sono regolati – per impostazione predefinita,  2°C). Il setpoint di mandata di mandata è l'uscita dal sistema di controllo della temperatura di ritorno collegato all'ingresso U2 del controllore AAC20 (Temperatura aria di ritorno) per raggiungere la temperatura impostata definita dalla variabile TempSpt (default 22°C). Inoltre, il sistema di controllo della temperatura dell'aria di espulsione può influire sulla velocità dei ventilatori consentendo loro di funzionare al di sopra del valore derivato da RT_DATSpt_shift (per impostazione predefinita, 60%), a meno che non venga utilizzato il controllo della pressione o l'impostazione manuale della velocità sia inferiore a quella derivata dalla funzione di controllo della temperatura dell'aria di espulsione.

6. Per la funzione a cascata con zona di comfort, il sistema di recupero del calore o del raffreddamento funziona nella zona di comfort controllando di conseguenza lo scambiatore. Quando si utilizza la funzione economizzatore, il segnale di controllo può essere invertito.

7. Il setpoint della temperatura di mandata viene calcolato da DAT_LowSetpoint (per impostazione predefinita, 14°C) a DAT_HighSetpoint (per impostazione predefinita, 26°C).

8. Se la temperatura dell'aria di mandata scende al di sotto del limite inferiore, la batteria di raffreddamento viene gradualmente chiusa, lo scambiatore di calore inizia a lavorare con il recupero di calore e la batteria di riscaldamento inizia ad aprirsi.

9. Se la temperatura dell'aria di mandata supera il limite superiore, la batteria di riscaldamento viene gradualmente chiusa, lo scambiatore di calore inizia a lavorare con il recupero del raffreddamento e la batteria di raffreddamento inizia ad aprirsi.

10. La temperatura impostata TempSpt (per impostazione predefinita, 22°C) può tenere conto della compensazione invernale specificata dal parametro WC_DischSptRaise (per impostazione predefinita, 4K) o della compensazione estiva specificata dal parametro SC_DischSptRaise (per impostazione predefinita, 4K).

11. In caso di calo della temperatura notturna, la zona di comfort RT_ComfortZone viene ampliata di quattro volte.

12. In caso di funzione di umidificazione attiva, la velocità della ventola può aumentare gradualmente con il segnale di controllo dell'umidificatore, a condizione che non venga utilizzato il controllo della pressione e che l'impostazione manuale sia inferiore alla funzione di controllo dell'umidificazione.

13. Nel caso di funzione di deumidificazione attiva con economizzatore in modalità 2, la velocità del ventilatore viene aumentata gradualmente (con attenzione a quanto sopra) e la batteria di raffreddamento viene aperta a sua volta.

14. Quando l'umidità esterna assoluta è superiore a quella di ritorno, la sequenza cambia, provocando prima l'apertura della batteria di raffreddamento, per poi aumentare la velocità del ventilatore (con una nota come sopra).

15. In estate, se la temperatura esterna supera il OAT_HeaterLimit (per impostazione predefinita, 20°C), il controllo del riscaldatore viene bloccato e in inverno, se la temperatura esterna scende al di sotto del OAT_Batteria di raffreddamentoLimit (per impostazione predefinita, 14°C), il controllo della batteria di raffreddamento viene bloccato.

16. Quando viene attivata la protezione antigelo, tutti i segnali di controllo vengono ripristinati, ad eccezione del segnale per il riscaldatore che è impostato al livello specificato in HTV_FrostProt_ValveUp (per impostazione predefinita, 100%). Quando il rischio di congelamento cessa, tutti i segnali tornano al normale funzionamento.

17. La valvola del riscaldatore viene aperta o chiusa dall'attuatore della valvola in base al segnale di controllo proveniente dal sistema di controllo della temperatura in base alla modalità TempCtrl configurata.

Batteria di postriscaldo

1. Quando HeaterMode (modalità 2) è selezionato come modalità di funzionamento sia per il riscaldatore primario che per quello secondario, quando la funzione di umidificazione è attiva, funziona solo il riscaldatore primario e quando la funzione di deumidificazione è in funzione, solo il riscaldatore secondario viene utilizzato per il controllo della temperatura.

2. Se non viene utilizzato alcun controllo dell'umidità (o nessuna funzione di umidificazione o deumidificazione attiva), entrambi i riscaldatori funzionano contemporaneamente nella funzione di controllo della temperatura, ma possono essere configurati secondo necessità per un funzionamento graduale (il riscaldatore primario è il primo stadio e il secondario è il secondo).

3. Se la pompa del riscaldatore secondaria è attivata in HPU_Enable (attiva per impostazione predefinita - true) e collegata all'uscita A4 del modulo 4U4A-H o MIX18 (ReHeating Pump Start Command), si accende con il ritardo HPU_OnDelay (per impostazione predefinita, 5 s) quando la valvola del riscaldatore secondario collegata all'uscita A2 nel modulo 4U4A-H o MIX18 (ReHeating Valve) si apre al 3% o più,  e si spegne con il ritardo specificato in HPU_OffDelay (per impostazione predefinita, 300 s) quando la valvola viene aperta dell'1% o meno.

4. In inverno, quando la temperatura esterna scende al di sotto del valore OAT_FrostProtection (per impostazione predefinita, 6°C) all'avvio del sistema UTA, la valvola del riscaldatore secondario si apre in base al parametro HTV_FrostProt_ValveUp (per impostazione predefinita, 100%) e scende alla velocità specificata da HTV_Ramp (per impostazione predefinita, 10%/min) allo stato di apertura normale risultante dal controllo del sistema corrente.

5. In inverno, la pompa di riscaldamento secondaria si attiva in modo permanente se la temperatura esterna scende al di sotto del limite di OAT_FrostProtection (per impostazione predefinita, 6°C) con un'isteresi centrale di 1K.

6. Quando si utilizza il segnale di guasto della pompa di riscaldamento secondaria collegato all'ingresso U4 del modulo 4U4A-H o all'ingresso I2 del modulo MIX18 (ReHeating Pump Fault) e quando il valore in HPU_StatusAlarmDelay (per impostazione predefinita, 1 s) è impostato su default, viene generato un allarme sull'uscita O2 del modulo MIX18 (Heat Pumps Failure Alarm) e l'uscita di controllo della pompa viene disabilitata. L'allarme viene ripristinato automaticamente se il segnale di ingresso viene disattivato e la pompa riprende a funzionare.

7. Un'ulteriore caratteristica per garantire un funzionamento corretto e duraturo dei dispositivi che azionano il riscaldatore secondario è il ciclo anti blocco della pompa e della valvola. Prima si esercita la pompa, poi la valvola, che, per impostazione predefinita, avviene ogni domenica all'1 di notte nel caso in cui non siano in uso. Il ciclo anti blocco consiste nell'accendere la pompa per il tempo specificato al HPU_Pmp_Vlv_Exercise (120 s per impostazione predefinita) e quindi aprire la valvola al 100% per lo stesso tempo di cui sopra.

Batteria di raffreddamento

1. Quando è necessario il raffreddamento, la valvola della batteria di raffreddamento collegata all'uscita A2 (valvola di raffreddamento) si apre in base a un segnale più forte proveniente dal sistema di controllo della temperatura o dalla funzione di deumidificazione.

2. Il controllo della valvola della batteria di raffreddamento è bloccato al di sotto della temperatura OAT_Batteria di raffreddamentoLowLimit (di default, 14°C) con un'isteresi centrale di 1K.

3. È possibile bloccare il comando della valvola della batteria di raffreddamento nella funzione di umidificazione con il parametro CCV_CoolOnHumDisable (attivo di default – true).

4. Durante l'avvio dell'UTA e ogni volta che la valvola viene aperta da zero, il segnale di controllo aumenta gradualmente alla velocità specificata in CCV_VlvRamp (per impostazione predefinita, 5%/min).

5. Per proteggersi da una temperatura dell'aria troppo bassa dietro la batteria di raffreddamento, è possibile utilizzare un sensore di temperatura collegato all'ingresso U3 del modulo MIX18 (Cooling Limit Air Temperature) che provoca la chiusura graduale della valvola della batteria di raffreddamento quando la temperatura scende al valore LIM_Setpoint (di default, 14°C).

6. Un'ulteriore caratteristica per garantire un corretto e duraturo funzionamento della batteria di raffreddamento è il ciclo anti blocco della valvola. Viene effettuato di default ogni domenica all'1 di notte nel caso in cui non venga utilizzato. Il ciclo anti blocco consiste nell'aprire la valvola al 100% per il tempo specificato in CCV_Vlv_Exercise (120 s per impostazione predefinita).

Recuperatore

1. Al fine di aumentare l'efficienza energetica, il sistema UTA è inoltre dotato di uno scambiatore per recuperare l'energia termica (calda o fredda) dall'aria di ritorno o dall'aria esterna al fine di utilizzare tale energia per riscaldare o raffreddare l'aria esterna in entrata.

2. È possibile selezionare uno dei cinque tipi di scambiatore in EnergyRecovMode. Il tipo 4 indica uno scambiatore a doppia serpentina con una pompa di ritorno e il tipo 5 indica uno scambiatore a doppia serpentina con una pompa su un'alimentazione.

3. All'avvio del sistema UTA, l'autorizzazione all'accensione di una pompa scambiatore collegata all'uscita O4 nel controllore AAC20 (TwinCoil Pump Start Command) inizia con il ritardo specificato in ERP_OnDelay (per impostazione predefinita, 5 s).

4. Lo scambiatore è controllato all'uscita A5 del controllore AAC20 (TwinCoil Exchanger Valve) principalmente dal sistema di controllo della temperatura, ma il suo controllo è influenzato anche dalla funzione economizzatore, il controllo dell'umidità.

5. Per proteggere lo scambiatore dalla formazione di brina, viene utilizzato un segnale collegato all'ingresso U7 dell'AAC20 (TwinCoil Exchanger Pressure Switch) per disabilitare il controllo della pompa dello scambiatore e il segnale di controllo viene azzerato .

6. Inoltre, nel caso di utilizzo di un sensore di temperatura collegato all'ingresso U4 del modulo MIX18 (Temperatura Media Aria) situato sull'installazione delle tubazioni dello scambiatore, l'apertura della valvola dello scambiatore può essere controllata nel tipo 4 diminuendo il suo controllo quando la temperatura esterna diminuisce, e nel tipo 5 aumentando il suo controllo quando la temperatura esterna diminuisce,  che serve a proteggere il fluido dello scambiatore dalla formazione di brina.

7. Se il segnale di controllo dello scambiatore è uguale o superiore al 3%, la pompa dello scambiatore viene attivata.

8. Se il segnale di controllo dello scambiatore è uguale o inferiore all'1% dopo il ERP_OffDelay (per impostazione predefinita, 300 s), la pompa dello scambiatore verrà spenta.

9. La pompa dello scambiatore può essere accesa in modo permanente durante il normale funzionamento del sistema UTA se la temperatura esterna scende al di sotto di OAT_FrostProtection (per impostazione predefinita, 6°C).

10. Quando si utilizza il segnale di guasto della pompa dello scambiatore collegato all'ingresso I4 del modulo MIX18 (TwinCoil Pump Fault) e quando il valore in ERP_StatusAlarmDelay (per impostazione predefinita, 1 s) è impostato sul valore predefinito, viene generato un allarme sull'uscita O3 del modulo MIX18 (TwinCoil Pump Failure Alarm), il controllo dello scambiatore viene ripristinato,  e la pompa dello scambiatore è disattivata. L'allarme viene ripristinato automaticamente se il segnale di ingresso viene disattivato e lo scambiatore riprende a funzionare.

11. Un'ulteriore caratteristica per garantire un funzionamento corretto e duraturo dei dispositivi che azionano lo scambiatore è il ciclo anti blocco della pompa e della valvola. Prima si esercita la pompa, poi la valvola, che, per impostazione predefinita, avviene ogni domenica all'1 di notte nel caso in cui non siano in uso. Il ciclo anti blocco consiste nell'accendere la pompa per il tempo specificato al ERP_Pmp_Vlv_Exercise (120 s per impostazione predefinita) e quindi aprire la valvola al 100% per lo stesso tempo di cui sopra.

Economizzatore

1. Inoltre, per supportare l'efficienza energetica viene utilizzata una funzione economizzatore, la cui modalità può essere impostata in EconomizerMode.

2. L'economizzatore in modalità di funzionamento 1 confronta solo le temperature esterne e di ritorno per determinare il segnale ottimale per il recupero di energia da parte dello scambiatore.

3. Nella modalità 2, l'economizzatore determina la funzione di recupero dell'energia in base alle misurazioni delle temperature e dell'umidità esterna e di ritorno, decidendo in estate, utilizzando l'entalpia calcolata e l'umidità assoluta, quale flusso d'aria utilizzare per il raffreddamento (di ritorno o fresco).

4. I calcoli basati sull'umidità assoluta valgono solo quando si utilizza la funzione di deumidificazione.

5. Entrambe le funzioni, entalpia e umidità assoluta, vengono attivate quando vengono soddisfatte le condizioni appropriate, tenendo conto dell'isteresi centrale di EnthalpyDiff (per impostazione predefinita, 5kJ/kg) e AbsHumDiff (per impostazione predefinita, 1 g/kg) rispettivamente, con un ritardo specificato da SwitchoverDel (per impostazione predefinita, 300 s).

Umidificatore

1. L'UTA è inoltre dotata di una funzione di umidificazione e deumidificazione. La funzione di umidificazione viene avviata con un ritardo di HUM_FanOnDelay (per impostazione predefinita, 300 s) dopo aver confermato il funzionamento dei ventilatori collegati all'ingresso I3 nell'AAC20 (Stato ventilatori/Pressostato).

2. In caso di mancata conferma del funzionamento dei ventilatori collegati all'ingresso I3 dell'AAC20 (Fans Status/Pressure Switch), la funzione di umidificazione viene immediatamente disattivata.

3. La funzione di umidificazione è attiva quando la temperatura esterna è inferiore al parametro OAT_HighHum (per impostazione predefinita, 14°C) e la funzione di deumidificazione è attiva quando la temperatura esterna è superiore al parametro OAT_LowDeh (per impostazione predefinita, 15°C).

4. Per implementare il controllo dell'umidità, sono necessari un sensore dell'aria di espulsione collegato all'ingresso U1 del modulo 4U4A-H o MIX18 (Discharge Air Humidity) e un sensore dell'aria di ritorno collegato all'ingresso U2 del modulo 4U4A-H o MIX 18 (Return Air Humidity ), a seconda della funzione di controllo dell'umidità selezionata.

5. L'applicazione consente di configurare la funzione di controllo dell'umidità HumCtrlMode nelle 4 modalità descritte di seguito.

6. La funzione di controllo dell'umidità relativa di ritorno con zona di comfort (zona ottimale in cui non avviene il controllo dell'umidificazione e della deumidificazione) è quella di regolare l'umidità in modo da ottenere HumSpt come setpoint per il ritorno (di default, 55%) tenendo conto della zona di comfort HUMDEH_ComfZone (di default, 4%) utilizzando la funzione di umidificazione o deumidificazione. La zona di comfort è quadruplicata in caso di calo della temperatura notturna.

7. La funzione del controllo dell'umidità relativa di ritorno senza zona di comfort è quella di regolare l'umidità per ottenere l'HumSpt come setpoint per il ritorno (per impostazione predefinita, 55%) utilizzando la funzione di umidificazione o deumidificazione.

8. La funzione del controllo dell'umidità assoluta di espulsione è quella di regolare l'umidità in modo da raggiungere il setpoint di espulsione determinato dal valore del sensore di umidità di ritorno. Il setpoint dell'umidità di mandata viene calcolato dal circuito di regolazione, che viene quindi utilizzato per regolare l'umidità di mandata utilizzando le funzioni di umidificazione o deumidificazione. Per svolgere questa funzione è necessario un sensore di umidità assoluta (non relativa) collegato all'aria di mandata.

9. La funzione del controllo dell'umidità assoluta dell'umidità del volume è quella di regolare l'umidità in modo da raggiungere l'HumSpt come valore nominale di mandata (di default, 55%) utilizzando la funzione di umidificazione o deumidificazione. Per svolgere questa funzione è necessario un sensore di umidità assoluta (non relativa) collegato all'aria di mandata.

10. La funzione di controllo dell'umidità dispone di due circuiti di controllo indipendenti, uno per il controllo dell'umidificazione che controlla direttamente l'umidificatore collegato all'uscita A1 del controllore AAC20 (Authenticifier Control Signal) e l'altro per il controllo della deumidificazione che influisce sul controllo della batteria di raffreddamento collegata all'uscita A2 del controllore AAC20 (Cooling Valve). Il mantenimento della temperatura precedentemente ridotta al livello impostato in base al controllo della temperatura avviene controllando il riscaldatore secondario collegato all'uscita A2 del modulo 4U4A-H o MIX18 (ReHeating Valve).

11. Sia le funzioni di controllo dell'umidificazione che quelle di deumidificazione aumentano gradualmente alla velocità di HUM_RampUp (per impostazione predefinita, 10%/min) e DEH_RampUp (per impostazione predefinita, 10%/min), rispettivamente.

12. L'umidità impostata da HumSpt (per impostazione predefinita, 55%) può tenere conto della compensazione invernale determinata da una funzione lineare in relazione alla temperatura esterna da RAH_MinHumSpt (per impostazione predefinita, 30% Rh) a HumSpt (per impostazione predefinita, 55%) o della compensazione estiva determinata da una funzione lineare in relazione alla temperatura esterna da HumSpt (per impostazione predefinita, 55%) a RAH_MaxHumSpt (per impostazione predefinita,  60% di umidità relativa).

13. A seconda del tipo di umidificatore selezionato in HumidifierMode, il controllo dell'uscita A3 nel modulo 4U4A-H o MIX18 (Comando di avvio dell'umidificatore) viene attivato in base alle esigenze: come pompa dell'umidificatore dell'acqua (modalità 1) o come acceso in modo permanente (se non si verifica un guasto) durante il funzionamento dell'UTA come abilitatore dell'umidificatore a vapore (modalità 2).

14. In caso di guasto dell'umidificatore attivato all'ingresso U3 del modulo 4U4A-H o all'ingresso I1 del modulo MIX18 (guasto umidificatore), il controllo dell'umidificatore viene disattivato, la pompa dell'umidificatore dell'acqua/umidificatore a vapore viene spenta e viene generato un allarme all'uscita O4 del modulo MIX18 (allarme guasto umidificatore).

15. Oltre all'igrostato collegato all'ingresso I3 del modulo MIX 18 (Hygrostat), che, una volta attivato, disattiva la funzione di umidificazione (spegne l'umidificatore e la pompa/il controllo dei permessi), esiste anche una funzione di protezione contro l'umidità di mandata troppo elevata (per evitare che i condotti si bagnino). Se l'umidità dell'aria di mandata inizia ad aumentare verso il valore DAH_MaxSpt (per impostazione predefinita, 90%), il controllo dell'umidificatore diminuisce gradualmente fino ad azzerarsi.

16. La disattivazione dell'umidostato o il guasto dell'umidificatore azzerano automaticamente l'allarme e riportano alla modalità di controllo normale.
