Web Server

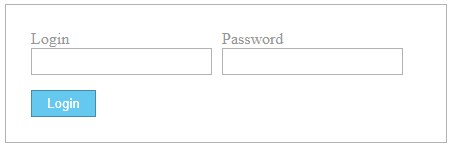

Per impostazione predefinita, l'applicazione AHU non è impostata per l'accesso automatico al server Web. Per accedere al server web AAC20, inserire l'indirizzo IP del controllore AAC20 nella barra degli indirizzi del browser Internet e confermare con Invio. Accedi utilizzando le credenziali di amministratore predefinite: login: service password: 2468 oppure effettuare l'accesso utilizzando le credenziali predefinite dell'utente finale (livello di autorizzazioni inferiore rispetto all'utente del Service - nessuna possibilità di modificare la configurazione, solo setpoint; login: user password: 1357 Ricordarsi di copiare i file necessari del server Web sulla scheda SD del controllore (file dall'esempio di applicazione AHU selezionata\cartella della cartella Generation Output Files) e sulla memoria flash del controllore il file (index.html) affinché il server Web funzioni correttamente. Ulteriori informazioni sull'utilizzo del server Web AAC20 sono disponibili nel manuale utente del Server Web di visualizzazione.

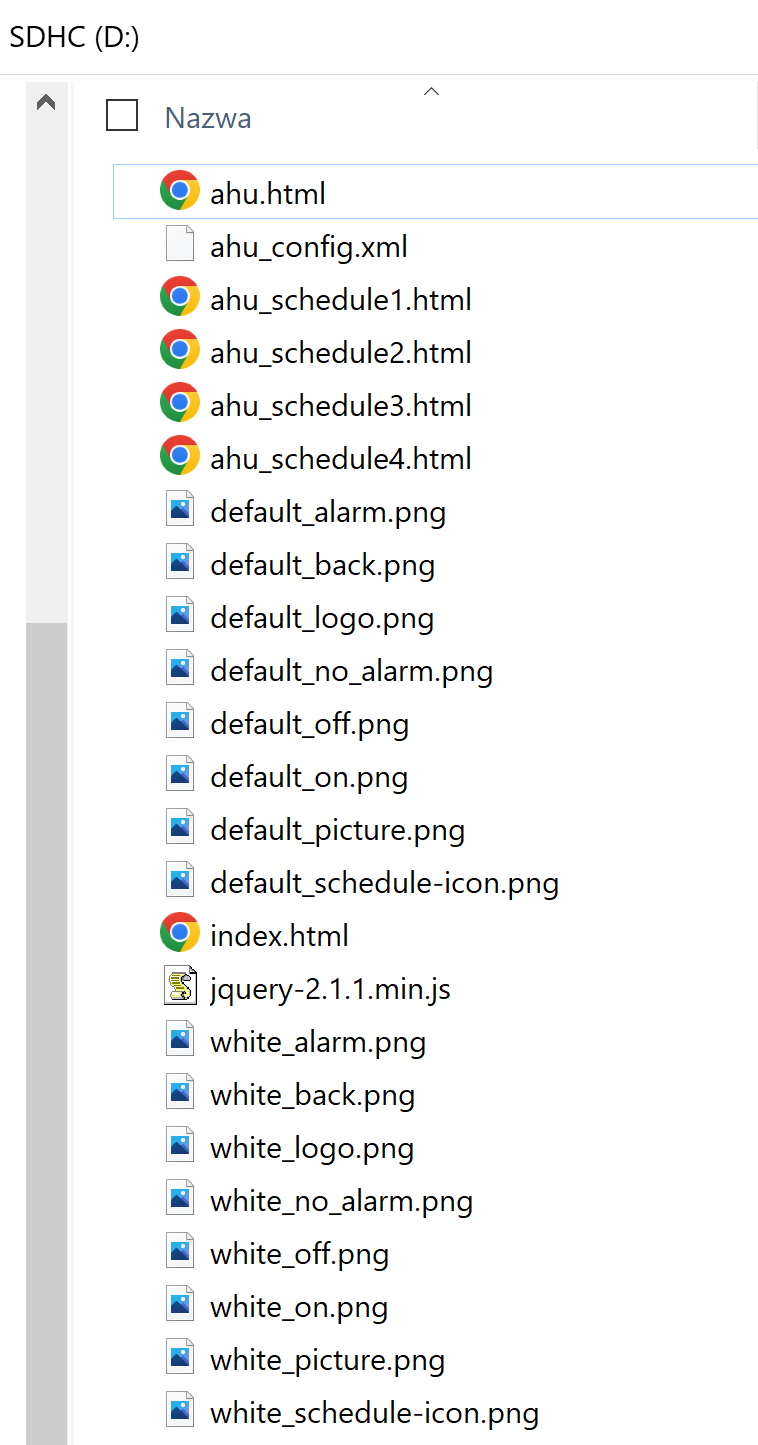

Dall'archivio scaricato ed estratto, copiare tutti i file dell'applicazione AHU selezionata example\Generation Output Files cartella, direttamente nell'albero di livello principale della scheda SD (non creare cartelle o sottocartelle per individuare i file lì).

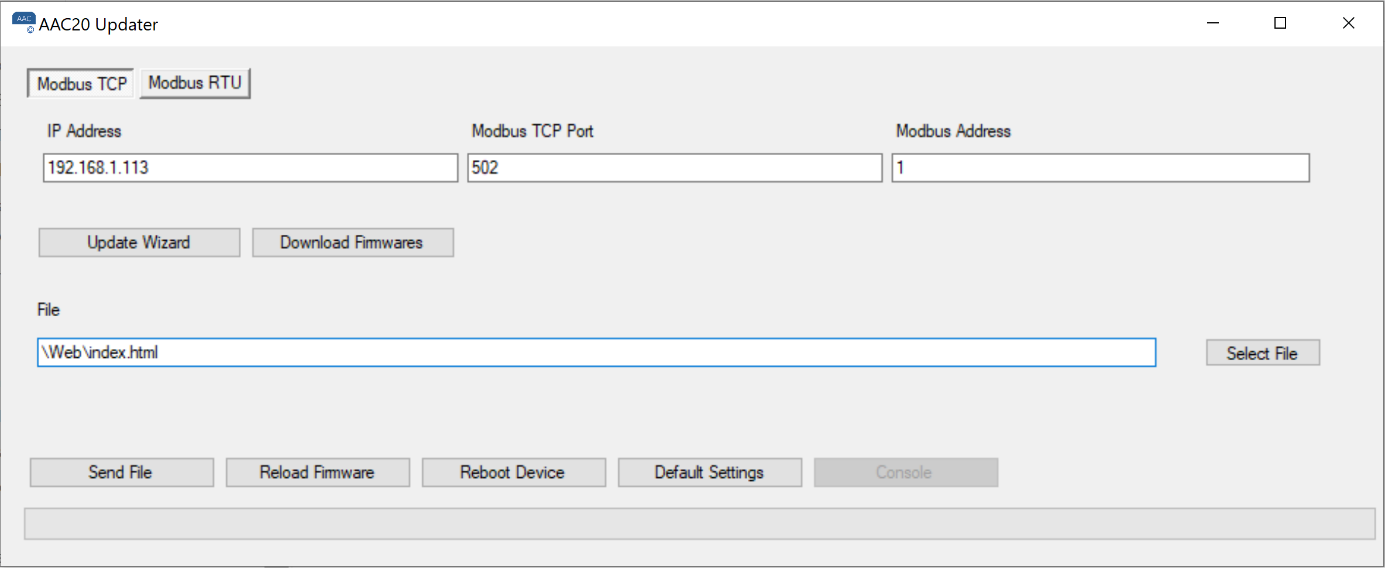

È inoltre necessario caricare il file index.html dalla cartella del server Web dell'archivio alla memoria flash AAC20 utilizzando AAC20 Updater. Per caricare il file index.html, assicurarsi che la comunicazione Modbus TCP sia attiva e digitare un indirizzo IP e un numero di porta corretti se diversi da quelli predefiniti. Per scegliere il file index.html, fare clic sul pulsante Seleziona file, quindi inviarlo al dispositivo con il pulsante Invia file.

Ulteriori informazioni su come eseguire il server Web sono disponibili nel manuale utente del server web di visualizzazione AAC20.

A questo punto, l'applicazione è pronta per la configurazione.

In genere, la configurazione web è destinata agli integratori, consentendo di configurare l'applicazione per un modello specifico dell'unità di trattamento aria.

Per comodità dell'utente, nonché per limitare l'accesso ai parametri di configurazione, sono stati preparati modelli di siti Web già pronti per le applicazioni campione delle unità di trattamento dell'aria descritte nel capitolo successivo.

I modelli pronti vengono archiviati e collocati nella cartella principale con i file per il server Web (file del server Web di visualizzazione) descritti come ahu1.zip a ahu8.zip, dove la numerazione è coerente con gli esempi descritti.

Inoltre, sono stati preparati file di configurazione separati per poter cambiare i nomi o tradurre in una lingua diversa dall'inglese. Come nel caso dell'archivio di file web, i file di configurazione hanno la stessa numerazione da Visualization_configurator_ahu1.xlsm a Visualization_configurator_ahu8.xlsm. Sono stati inoltre predisposti opportuni grafici sinottici con la stessa numerazione da picture1.png a picture8.png.

Il server Web per l'applicazione AHU si basa sulla configurazione predefinita del server Web AAC20. Nel server web è possibile configurare l'applicazione UTA per un modello selezionato di sistema di ventilazione, ma anche impostare i valori di setpoint e monitorare i segnali di ingresso e uscita insieme agli stati di allarme.

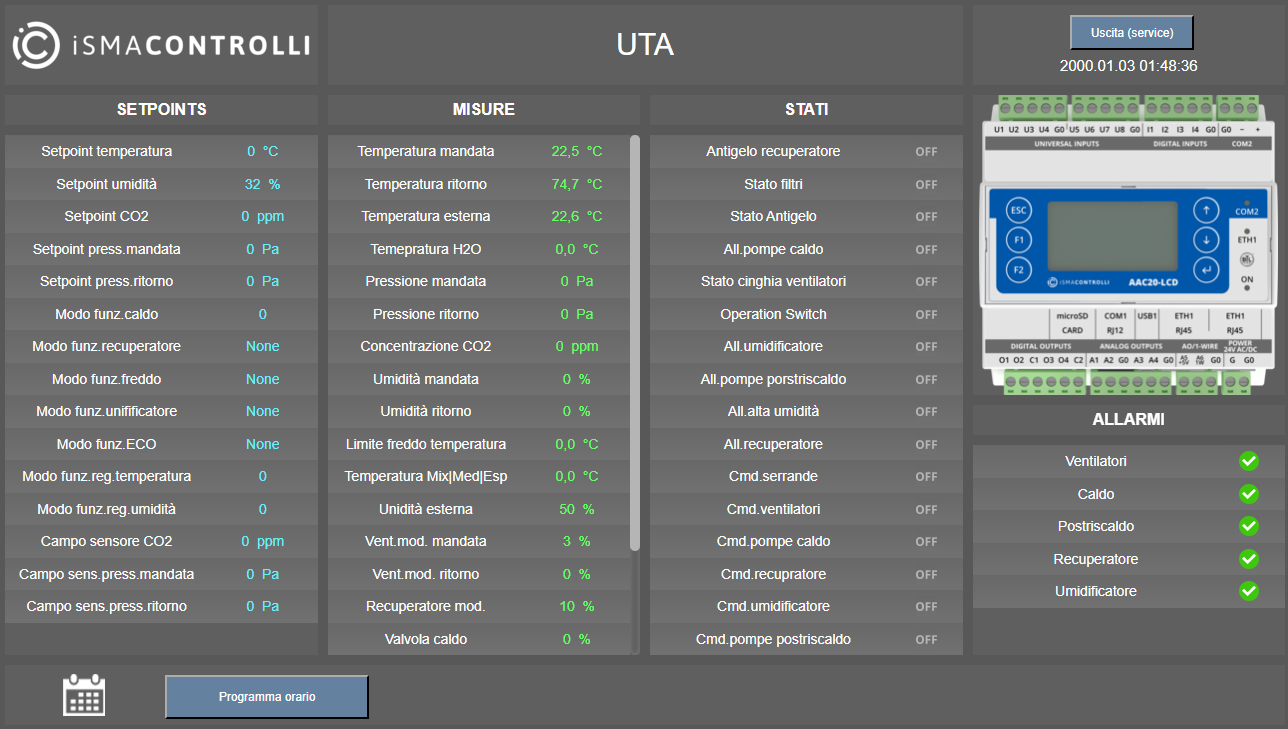

Identico a come nel server web predefinito, lo schermo è diviso in 4 colonne come presentato sopra:

• Setpoint (l'unica colonna che include punti modificabili);

• Misure (sola lettura);

• Stati (sola lettura);

• Allarmi (sola lettura).

Setpoint

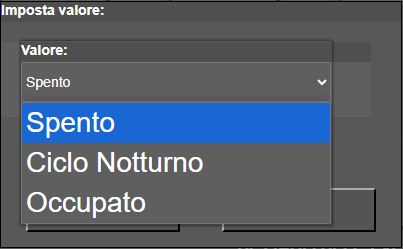

Per modificare gli elementi disponibili in questa colonna e quindi configurare i parametri disponibili qui, fare doppio clic su un punto pertinente e viene visualizzata una finestra popup modificabile:

La colonna Setpoint, partendo dall'alto, contiene innanzitutto i setpoint per:

• temperatura;

• umidità;

• CO₂;

• pressione di mandata;

• pressione di ripresa.

Quindi, sono disponibili i punti di configurazione pertinenti:

• ModoCaldo: Tipologia di riscaldamento;

• ModoRecup: Tipologia di recupero dell'energia;

• ModoFreddo: Tipologia di raffreddamento;

• ModoUmidif: Tipologia umidificatore;

• ModoEco: Tipologia economizzatore;

• TemoCtrl: modalità di controllo della temperatura;

• HumCtrl modalità di controllo dell'umidità.

Nota: Le impostazioni delle modalità di cui sopra sono descritte in dettaglio nella sezione successiva.

Alla fine dell'elenco, nella colonna Setpoint, sono presenti punti per la configurazione dei campi per i sensori in tensione come:

• CO₂;

• pressione di mandata;

• pressione di ripresa.

Si è ipotizzato che i sensori di umidità siano anche di tipo in tensione nell'intervallo 0-100% per 0-10 V CC, per impostazione predefinita.

Misure

La colonna Misure contiene tutti gli input e gli output numerici, suddivisi prima in input e poi in output. Include ingressi e uscite per il controllore AAC20 con i moduli di espansione MINI/MIX.

Nella colonna sono elencati tutti gli ingressi monitorati (qui insieme a un'annotazione del dispositivo sorgente, del controllore AAC20 o del modulo I/O di estensione):

• Temperatura di mandata  [AAC20];

• Temperatura di ripresa [AAC20];

• Temperatura esterna [AAC20];

• Temperatura dell'acqua di ripresa [AAC20];

• Pressione di mandata [AAC20];

• Pressione di ripresa [AAC20];

• Concentrazione di CO₂ [AAC20];

• Umidità di scarico [4U4A-H, MIX18];

• Umidità di ripresa [4U4A-H, MIX18];

• Temperatura limite di raffreddamento [MIX18];

• Scarico, Miscelazione o Temperatura media [MIX18];

• Umidità esterna [MIX18].

Quindi, un elenco delle uscite monitorate (qui insieme a un'annotazione del dispositivo sorgente):

• Controllo del ventilatore di mandata [AAC20];

• Controllo del ventilatore di ripresa [AAC20];

• Controllo del recupero di energia [AAC20];

• Valvola di preriscaldamento [AAC20];

• Valvola di reffreddamento [AAC20];

• Valvola di riscaldamento [4U4A-H, MIX18];

• Controllo dell’umidificatore [4U4A-H, MIX18].

Infine, l'elenco si conclude con un punto informativo sulla modalità di funzionamento del sistema di ventilazione:

• Regime.

Stati

La colonna Stati contiene tutti gli ingressi e le uscite digitali, suddivisi prima in ingressi e poi in uscite. Include ingressi e uscite per il controllore AAC20 con i moduli di espansione MINI/MIX

Nella colonna sono elencati tutti gli ingressi monitorati (qui insieme a un'annotazione del dispositivo sorgente, del controllore AAC20 o del modulo I/O di estensione):

• Recuperatore antigelo [AAC20];

• Stato dei filtri [AAC20];

• Batteria di riscaldamento Antigelo [AAC20];

• Guasto pompa batteria di riscaldamento [AAC20];

• Stato del ventilatore [AAC20];

• Interruttore di funzionamento [AAC20];

• Guasto umidificatore [4U4A-H, MIX18];

• Guasto pompa di riscaldamento [4U4A-H, MIX18];

• Limite Umidità elevata (igrostato) [MIX18];

• Guasto di recupero dell’energia [MIX18].

Quindi, un elenco delle uscite monitorate (qui insieme a un'annotazione del dispositivo sorgente, del controllore AAC20 o del modulo I/O di espansione).

• Comando serrande [AAC20];

• Comando ventilatori [AAC20];

• Comando pompa batteria di riscaldamento [AAC20];

• Comando recuperatore [AAC20];

• Comando umidificatore [4U4A-H, MIX18];

• Comando pompa di riscaldamento [4U4A-H, MIX18].

Allarmi

L'ultima colonna informa sugli stati degli allarmi (visualizzati collettivamente) che potrebbero verificarsi nei dispositivi controllati dall'applicazione UTA. Di seguito è riportato l'elenco degli allarmi collettivi (qui insieme a un'annotazione del dispositivo sorgente, del controllore AAC20 o del modulo I/O di estensione):

• Ventilatori [MIX18];

• Batteria di preriscaldo [MIX18] (stessa potenza della batteria di riscaldamento);

• Batteria di postriscaldo [MIX18] (stessa potenza della batteria di preriscaldamento);

• Recupero di energia [MIX18];

• Umidificatore [MIX18].

Programma orario dell’impianto

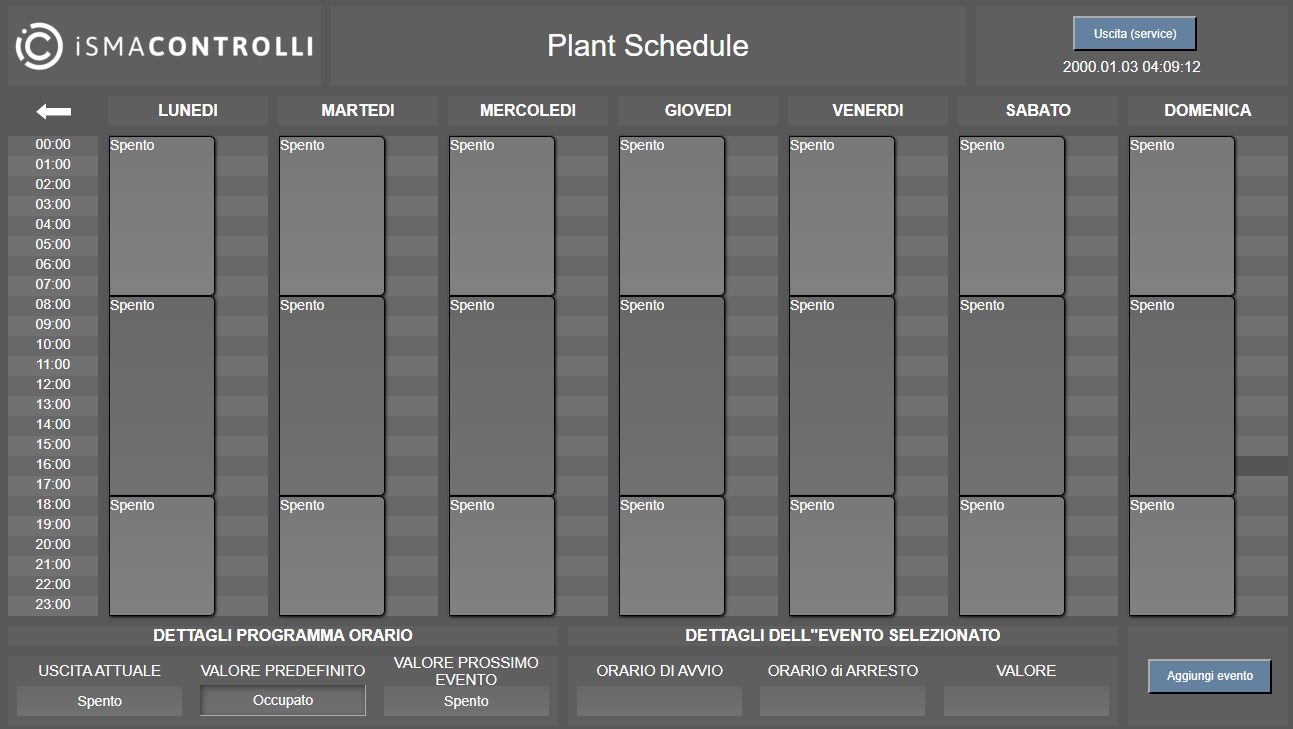

Inoltre, l'applicazione supporta un programma che consente di controllare varie modalità operative dell'impianto come eventi del sistema di ventilazione nel tempo. Le modalità operative disponibili per l'impianto sono descritte più avanti in questo manuale. L'accesso alla pianificazione è lo stesso del server web predefinito, utilizzando il pulsante Programma orario1. L'impostazione degli orari e degli eventi è la stessa del server web predefinito. L'esempio seguente mostra una pianificazione configurata.

Visualizzazione utente

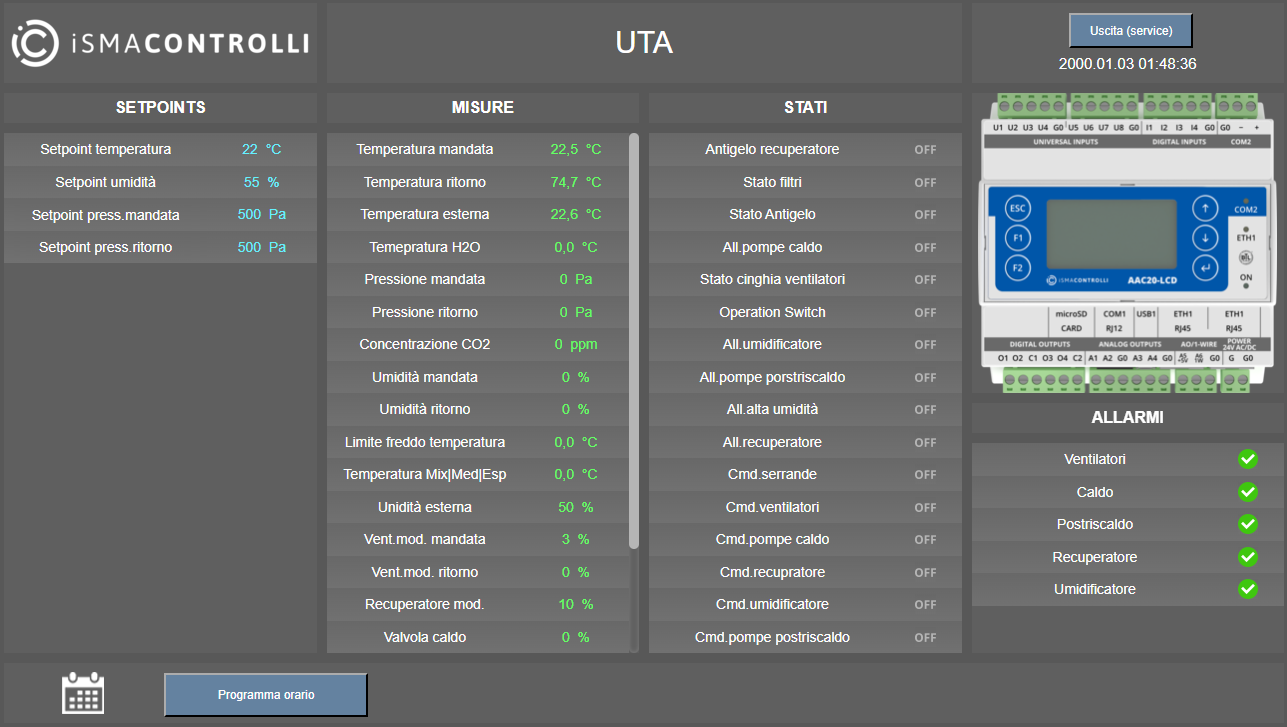

L'esempio seguente è dedicato all'applicazione n. 5 in versione per l'utente finale, che ha accesso ai setpoint, ma non è possibile modificare la configurazione dal livello del web server.

Può anche leggere gli ingressi, le uscite del controllore (insieme al modulo, a seconda della configurazione) e una miniatura grafica dell'unità di trattamento dell'aria supportata dall'applicazione.
