Esempio/Tipico 4

Unità di trattamento aria mandata e ripresa con batteria di riscaldamento e raffreddamento con funzione di umidificazione e deumidificazione

L'unità di trattamento aria è composta da:

• serranda di ingresso e uscita a 2 posizioni;

• filtro di alimentazione e espulsione dell'aria;

• batteria di riscaldamento con valvola e pompa di preriscaldamento;

• batteria di raffreddamento con valvola;

• batteria di riscaldamento con valvola e, opzionalmente, pompa di riscaldamento;

• ventilatori di mandata e di espulsione controllati da inverter;

• umidificatore.

Per abilitare il controllo dell'umidità nella funzione di umidificazione e deumidificazione, è necessario aggiungere un modulo I/O di estensione aggiuntivo, iSMA-B-4U4A o -MIX18, al controllore AAC20 (a seconda della richiesta e dei sensori/segnali richiesti).

I sensori/segnali richiesti sono:

• sensore di temperatura dell'aria di mandata;

• sensore di temperatura dell'aria di ripresa;

• sensore di umidità dell'aria di espulsione;

• sensore di umidità dell'aria di ripresa;

• termostato antigelo;

• stato di guasto dell'umidificatore (utilizzabile in combinazione con un igrostato per il modulo MINI);

• igrostato (se richiesto e installato);

• stato di funzionamento dei ventilatori (pressostato, segnale dall'inverter) – collegati in serie;

• comando manuale dell'interruttore (autorizzazione all'azionamento del sistema di ventilazione).

Alcuni dei sensori/segnali utili, opzionali ma non richiesti:

• stato di guasto della pompa di calore;

• stato di guasto della pompa di calore (se installata);

• stato di sporco dei filtri (solo per il monitoraggio) – collegati in parallelo;

• reset manuale (solo per MIX18, in caso di reset manuale dei guasti).

Inoltre, il sistema può essere dotato di sensori/segnali aggiuntivi, come ad esempio:

• temperatura dell'aria esterna;

• umidità dell'aria esterna;

• temperatura dell'acqua di ritorno del riscaldatore;

• temperatura limite dell'aria più fredda;

• sensore di pressione dell'aria di mandata (solo quando è necessario mantenere una pressione costante sul condotto di alimentazione);

• sensore di pressione dell'aria di ripresa (solo quando è necessario mantenere costante la pressione sul condotto di espulsione).

L'applicazione consente:

• controllo dell'apertura/chiusura delle serrande di ingresso e uscita a 2 posizioni;

• i ventilatori per l'avviamento e il controllo della loro velocità (costante o dipendente dalla pressione);

• controllo dell'attuatore della valvola di preriscaldamento modulante (analogica 0-10 V DC) e della pompa di preriscaldamento;

• controllo dell'attuatore della valvola di riscaldamento modulante (analogico 0-10 V DC) (utilizzato per la funzione di deumidificazione) e, opzionalmente, della pompa di riscaldamento;

• controllo dell'attuatore della valvola di raffreddamento modulante (analogico 0-10 V DC);

• consentire l'avvio dell'umidificatore e controllarne le prestazioni di umidificazione.

Se si utilizza il modulo MIX18, è anche possibile segnalare gli stati di allarme per i ventilatori (allarme comune), la pompa dei riscaldatori (allarme comune) e l'umidificatore.

Esempio di configurazione UTA:

• modalità riscaldatore (ModoCaldo)– Caldo e Postriscaldo [2]

• modalità di recupero dell'energia (ModoRecup) – Nessuna [0]

• modalità raffreddamento (ModoFreddo) – Freddo [1]

• modalità umidificatore (ModoUmidif) – Umidificatore ad acqua o umidificatore a vapore [1 o 2] (a seconda delle necessità)

• modalità economizzatore (ModoEco) – Nessuno [0]

• modalità di controllo della temperatura (TempCtrl) – Sequenza Temperatura, Temperatura costante mandata o Temperatura comfort [1, 2 o 3] (a seconda delle necessità)

• modalità di controllo dell'umidità (HumCtrl)– Umidità Ambiente\Comfort, Umidità Ripresa, Umidità Assoluta Mandata o Umidità costante di mandata [1, 2, 3 o 4] (a seconda delle necessità)

Descrizione della logica di regolazione

Start-up

1. Il primo passo dopo aver configurato l'applicazione per un particolare tipo di UTA è assicurarsi che la pianificazione oraria sia configurata correttamente, il che consente all'UTA di funzionare in modalità normale (Modalità impianto come periodo occupato [4]) o in modalità notturna (con efficienza ridotta - Modalità impianto come ciclo notturno [2]). In caso contrario, l'orario deve essere prima impostato correttamente per consentire un corretto funzionamento dell'UTA.

2. Il segnale che permette l'avvio dell'UTA è il segnale collegato all'ingresso I4 dell'AAC20 (Operating Switch). L'attivazione di questo segnale (cortocircuito fisico all'ingresso) e la corretta impostazione della programmazione oraria consentono l'avvio dell'UTA, mentre la disattivazione del segnale arresta automaticamente l'UTA.

Batteria di Riscaldamento

1. Il passaggio successivo prima di avviare l'UTA è che il controllore verifichi che il riscaldatore non abbia condizioni di allarme attive associate alla procedura di protezione antigelo.

2. La protezione antigelo del riscaldatore viene utilizzata nel periodo invernale (quando la temperatura esterna è inferiore al limite impostato da OAT_FrostProtection (di default, 6°C) con un'isteresi centrale di 1K).

3. L'elemento base è il termostato antigelo la cui impostazione fisica deve essere conforme o leggermente inferiore al limite sopra indicato (es. di 1°C). Il termostato antigelo è collegato all'ingresso I1 del controllore AAC20 (Stato termostato di congelamento).

4. L'attivazione del termostato antigelo (cortocircuito fisico all'ingresso) attiva la procedura di protezione antigelo che consiste nell'arresto dell'UTA (spegnimento dei ventilatori e chiusura delle serrande), nell'apertura della valvola del riscaldatore all'uscita A1 dell'AAC20 (valvola di riscaldamento) al livello specificato nella HTV_FrostProt_ValveUp (di default, 100%) e nell'accensione della pompa del riscaldatore all'uscita O3 (comando di avvio della pompa di riscaldamento) se configurata per l'uso da parte HPU_Enable (di default,  attivo - vero).

5. Un ulteriore elemento di protezione antigelo è l'utilizzo di un sensore di temperatura dell'acqua di ripresa collegato all'ingresso U4 dell'AAC20 (Heating Coil Return Water Temperature). Se il termostato antigelo viene attivato, il setpoint per la temperatura dell'acqua di ripresa viene aumentato ulteriormente del livello specificato in FEZ_RWT_SptUp (per impostazione predefinita, 15K).

6. Quando la temperatura del riscaldatore sale e il termostato antigelo torna allo stato normale: in tal caso, se è presente un sensore per la temperatura dell'acqua al ripresa dal riscaldatore, il suo setpoint inizierà a scendere con la velocità di FEZ_SetupRamp (default 1K/min) al setpoint normale (calcolato sulla base della temperatura esterna); Se non è presente alcun sensore, la valvola si chiude alla velocità di HTV_Ramp (per impostazione predefinita, 10%/min) allo stato di apertura normale risultante dal controllo del sistema corrente.

7. Il sensore di temperatura dell'acqua di ripresa del riscaldatore funge anche da limite superiore per la temperatura dell'acqua nel riscaldatore chiudendo la valvola se la temperatura specificata in RWT_MaxSetpoint è troppo alta (85°C per impostazione predefinita).

8. Se la pompa è attivata in HPU_Enable (attiva di default - true) e collegata all'uscita O3 nell'AAC20 (Comando di Avvio Pompa di Calore), si accende con il ritardo HPU_OnDelay (di default, 5 s) quando la valvola del riscaldatore è collegata all'uscita A1 nell'AAC20 (valvola di riscaldamento) si apre al 3% o più e si spegne con il ritardo specificato in HPU_OffDelay (per impostazione predefinita, 300 s) quando la valvola viene aperta dell'1% o meno.

9. In inverno, la pompa si attiva in modo permanente se la temperatura esterna scende al di sotto del limite di OAT_FrostProtection (di default, 6°C) con un'isteresi centrale di 1K e se è attivato il termostato antigelo.

10. Quando si utilizza il segnale di guasto della pompa, che è collegato all'ingresso I2 dell'AAC20 (guasto pompa di riscaldamento), e quando il valore in HPU_StatusAlarmDelay (per impostazione predefinita, 1 s) è impostato su predefinito, nel periodo invernale l'UTA può essere disattivata se:

    1. DME_EmergencyStop (disattivato per impostazione predefinita - false) è attivo (impostato su true),

    2. viene generato un allarme sull'uscita O2 del modulo MIX18 (Heat Pumps Failure Alarm) e

    3. l'uscita di controllo della pompa è disattivata.
       L'allarme viene ripristinato automaticamente se il segnale all'ingresso viene disattivato e la pompa e il sistema UTA riprendono a funzionare (se arrestati).

11. Un'ulteriore caratteristica per garantire un funzionamento corretto e duraturo dei dispositivi che azionano il riscaldatore è il ciclo anti blocco della pompa e della valvola. Prima si esercita la pompa, poi la valvola, che, per impostazione predefinita, avviene ogni domenica all'1 di notte nel caso in cui non siano in uso. Il ciclo anti blocco consiste nell'accendere la pompa per il tempo specificato al HPU_Pmp_Vlv_Exercise (120 s per impostazione predefinita) e quindi aprire la valvola al 100% per lo stesso tempo di cui sopra.

Serrande

1. In inverno, quando la temperatura esterna è inferiore al limite specificato da OAT_FrostProtection (di default, 6°C) con un'isteresi centrale di 1K e si utilizza il sensore di temperatura dell'acqua di ripresa, quindi, deve raggiungere il setpoint (calcolato dalla temperatura esterna) per consentire l'apertura delle serrande oltre il tempo specificato in DME_OnDelay (di default, 300 s).

2. Se il sensore di temperatura dell'acqua di ripresa dal riscaldatore non viene utilizzato, la serranda viene aperta solo dopo il tempo specificato in DME_OnDelay (per impostazione predefinita, 300 s), durante il quale la valvola viene aperta secondo il parametro HTV_FrostProt_ValveUp (per impostazione predefinita, 100%) e scende alla velocità specificata da HTV_Ramp (per impostazione predefinita, 10%/min) allo stato di apertura normale risultante dal controllo del sistema corrente.

3. Quando la temperatura esterna è superiore al limite specificato in OAT_FrostProtection (per impostazione predefinita, 6°C) con un'isteresi centrale di 1K (periodo estivo), le serrande vengono aperte senza il ritardo specificato in DME_OnDelay (per impostazione predefinita, 300 s) e la temperatura dell'acqua di ripresa del riscaldatore non è controllata in quel momento.

4. Le serrande collegate all'uscita O1 nell'AAC20 (Dampers Start Command) si aprono dopo il tempo specificato in DME_OnDelay (per impostazione predefinita, 300 s) solo dopo l'autorizzazione del riscaldatore normalmente funzionante, quindi il segnale dalle serrande viene trasmesso come autorizzazione di avvio per i ventilatori con un ritardo di MAD_RunTime (per impostazione predefinita,  150 s).

Ventilatori

1. Se i sensori di pressione sono collegati agli ingressi U5 e U6 dell'AAC20 (pressione dell'aria di mandata, pressione dell'aria di ripresa), ogni ingresso della ventilatore è controllato in modo fluido collegato all'uscita A3 o A4 dell'AAC20 (controllo della velocità della ventilatore di mandata, controllo della velocità della ventilatore di ripresa) nell'intervallo da FSC_MinSignal (per impostazione predefinita, 30%) a FCS_MaxSignal (per impostazione predefinita,  100%) in modo da mantenere le pressioni impostate, oppure è controllato dal segnale di controllo risultante da umidità dell'aria o manualmente con una velocità impostata negli intervalli sopra indicati in assenza di sensori di pressione collegati (viene selezionato il valore di controllo più alto).

2. Ogni ventilatore ha la sua pressione DischPressSpt preimpostata (500 Pa per impostazione predefinita) e la pressione ReturnPressSpt (500 Pa per impostazione predefinita), che dovrebbe mantenere regolando la sua velocità di conseguenza.

3. Le ventole collegate all'uscita O2 nell'AAC20 (Fans Start Command) si avviano con il ritardo specificato in FSC_OffOnDelay (per impostazione predefinita, 5 s) dopo aver ricevuto un'autorizzazione dalle serrande.

4. Dopo aver ricevuto l'autorizzazione all'avvio, il segnale di controllo della velocità della ventilatore aumenta lentamente alla velocità di FSC_Ramp (per impostazione predefinita, 1%/min) al valore desiderato risultante dal controllo corrispondente come indicato sopra. La velocità di salita o discesa del segnale di controllo è determinata dalla stessa velocità.

5. In modo simile si comporta il setpoint di pressione, che durante l'avvio dell'UTA sale da zero al setpoint desiderato alla velocità di DSP_PressSptRamp (per impostazione predefinita, 50 Pa/min). Se viene modificato durante un normale funzionamento, inizierà corrispondentemente a scendere o salire alla stessa velocità specificata in DSP_PresSptRamp (per impostazione predefinita, 50 Pa/min).

6. Per una modalità notturna, la pressione impostata viene ridotta moltiplicandola per il fattore DSP_NightReduce (per impostazione predefinita, 50%).

7. Per proteggere il funzionamento dei ventilatori, all'ingresso I3 dell'AAC20 (Fans Status/Pressure Switch) è collegato un segnale di conferma dei ventilatori, che se non attivato entro il FDP_BeltAlarmDelay (default 120s), viene generato un allarme sull'uscita O1 del MIX18 (Fans Failure Alarm) e questo provoca l'arresto dell'UTA. Questa funzione può essere disabilitata impostando il valore zero in FDP_BeltAlarmDelay (per impostazione predefinita, 120 s).

Regolazione

1. Nella modalità di reset automatico specificata al FSC_ManualReset (di default, false), dopo un allarme da parte del ventilatore, l'allarme verrà resettato e l'UTA riprenderà a funzionare, mentre dopo tre tentativi di avvio non riusciti, il sistema si arresta e in modalità automatica può essere resettato rimuovendo e riattivando l'ingresso I4 in AAC20 (Operating Switch). Mentre nella modalità di reset manuale specificata al FSC_ManualReset (disattivata - false di default) è impostata su true, dopo un allarme da parte della ventilatore l'AHU verrà arrestata e il controllore attenderà un segnale di reset attivato dall'ingresso collegato all'ingresso I5 in MIX18 (Reset) e solo allora tenterà di riavviare l'AHU.

2. In inverno, durante l'avvio dell'UTA, il sistema di termoregolazione aumenta temporaneamente il setpoint per la temperatura di mandata di un valore aggiuntivo specificato in DAT_SptRamp (di default, 1K) che diminuisce nel tempo specificato in DAT_SptDecTime (di default, 600 s).

3. L'applicazione consente di configurare la funzione di controllo della temperatura TempCtrlMode nelle 3 modalità descritte di seguito.

4. La funzione di controllo in cascata consiste nella regolazione della temperatura di mandata collegata all'ingresso U1 dell'AAC20 (Temperatura dell'aria di espulsione), il cui setpoint è determinato dall'anello di controllo della temperatura di ripresa collegato all'ingresso U2 dell'AAC20 (Temperatura dell'aria di ripresa) e dal setpoint della temperatura di ripresa TempSpt (di default, 22°C) nella funzione di riscaldamento o raffreddamento,  così come la velocità del ventilatore che consente ai ventilatori di funzionare al di sopra del valore derivato da RT_DATSpt_shift (di default, 60%), a condizione che non si utilizzi il controllo della pressione e che l'impostazione manuale sia inferiore a quella derivata dalla funzione di controllo della temperatura.

5. La funzione di controllo della temperatura a valore fisso consiste nella regolazione della temperatura dell'aria di mandata collegata all'ingresso U1 del controllore AAC20 (Temperatura dell'aria di espulsione) in base alla temperatura TempSpt impostata (per impostazione predefinita, 22°C) e in base al circuito di controllo viene calcolato il livello di controllo per il riscaldatore o il raffreddatore.

6. La funzione di controllo in sequenza con zona di comfort consiste nel regolare la temperatura dell'aria di mandata collegata all'ingresso U1 U1 dell'AAC20 (Temperatura dell'aria di espulsione) per ottenere una temperatura dell'aria di mandata impostata separata per le funzioni di riscaldamento e raffreddamento, tenendo conto della zona di comfort RT_ComfortZone tra di loro (la zona ottimale in cui il riscaldamento e il raffreddamento non sono regolati – per impostazione predefinita,  2°C). Il setpoint della temperatura di mandata è l'uscita dal sistema di controllo della temperatura di ripresa collegato all'ingresso U2 del controllore AAC20 (Temperatura aria di ripresa) per raggiungere la temperatura impostata definita dalla variabile TempSpt (default 22°C). Inoltre, il sistema di controllo della temperatura dell'aria di espulsione può influire sulla velocità dei ventilatori consentendo loro di funzionare al di sopra del valore derivato da RT_DATSpt_shift (per impostazione predefinita, 60%), a meno che non venga utilizzato il controllo della pressione o l'impostazione manuale della velocità sia inferiore a quella derivata dalla funzione di controllo della temperatura dell'aria di espulsione.

7. Il setpoint della temperatura di mandata viene calcolato da DAT_LowSetpoint (per impostazione predefinita, 14°C) a DAT_HighSetpoint (per impostazione predefinita, 26°C).

8. Se la temperatura di mandata scende al di sotto del limite inferiore, il refrigeratore viene gradualmente chiuso e quindi il riscaldatore inizia ad aprirsi.

9. Se la temperatura di mandata supera il limite superiore, il riscaldatore viene gradualmente chiuso e quindi il frigorifero inizia ad aprirsi.

10. La temperatura impostata TempSpt (per impostazione predefinita, 22°C) può tenere conto della compensazione invernale specificata dal parametro WC_DischSptRaise (per impostazione predefinita, 4K) o della compensazione estiva specificata dal parametro SC_DischSptRaise (per impostazione predefinita, 4K).

11. In caso di calo della temperatura notturna, la zona di comfort RT_ComfortZone viene ampliata di quattro volte.

12. In caso di funzione di umidificazione attiva, la velocità dei ventilatori può aumentare gradualmente con il segnale di controllo dell'umidificatore, a condizione che non venga utilizzato il controllo della pressione e che l'impostazione manuale sia inferiore alla funzione di controllo dell'umidificazione.

13. Quando l'umidità assoluta esterna è superiore a quella del ripresa, la sequenza cambia, provocando prima l'apertura del raffreddatore, per poi aumentare la velocità dei ventilatori (con una nota come sopra).

14. In estate, se la temperatura esterna supera il OAT_HeaterLimit (per impostazione predefinita, 20°C), il controllo del riscaldatore è bloccato e in inverno, se la temperatura esterna scende al di sotto del OAT_Batteria di raffreddamentoLimit (per impostazione predefinita, 14°C), il controllo del refrigeratore è bloccato.

15. Quando viene attivata la protezione antigelo, tutti i segnali di controllo vengono ripristinati, ad eccezione del segnale per il riscaldatore che è impostato al livello specificato in HTV_FrostProt_ValveUp (per impostazione predefinita, 100%). Quando il rischio di congelamento cessa, tutti i segnali tornano al normale funzionamento.

16. La valvola del riscaldatore viene aperta o chiusa dall'attuatore della valvola in base al segnale di controllo proveniente dal sistema di controllo della temperatura in base alla modalità TempCtrl configurata.

Batteria di pre e post riscaldo

1. Quando HeaterMode (modalità 2) è selezionato come modalità di funzionamento sia per il riscaldatore primario che per quello secondario, quando la funzione di umidificazione è attiva, funziona solo il riscaldatore primario e quando la funzione di deumidificazione è in funzione, solo il riscaldatore secondario viene utilizzato per il controllo della temperatura.

2. Se non viene utilizzato alcun controllo dell'umidità (o nessuna funzione di umidificazione o deumidificazione attiva), entrambi i riscaldatori funzionano contemporaneamente nella funzione di controllo della temperatura, ma può essere configurato secondo necessità per il funzionamento graduale (il riscaldatore primario è il primo stadio e il secondario è il secondo).

3. Se la pompa del riscaldatore secondaria è attivata in HPU_Enable (attiva per impostazione predefinita - true) e collegata all'uscita A4 del modulo 4U4A-H o MIX18 (ReHeating Pump Start Command), si accende con il ritardo HPU_OnDelay (per impostazione predefinita, 5 s) quando la valvola del riscaldatore secondario collegata all'uscita A2 nel modulo 4U4A-H o MIX18 (ReHeating Valve) si apre al 3% o più,  e si spegne con il ritardo specificato in HPU_OffDelay (per impostazione predefinita, 300 s) quando la valvola viene aperta dell'1% o meno.

4. In inverno, quando la temperatura esterna scende al di sotto del valore OAT_FrostProtection (per impostazione predefinita, 6°C) all'avvio del sistema UTA, la valvola del riscaldatore secondario si apre in base al parametro HTV_FrostProt_ValveUp (per impostazione predefinita, 100%) e scende alla velocità specificata da HTV_Ramp (per impostazione predefinita, 10%/min) allo stato di apertura normale risultante dal controllo del sistema corrente.

5. In inverno, la pompa di riscaldamento secondaria si attiva in modo permanente se la temperatura esterna scende al di sotto del limite di OAT_FrostProtection (per impostazione predefinita, 6°C) con un'isteresi centrale di 1K.

6. Quando si utilizza il segnale di guasto della pompa di riscaldamento secondaria collegato all'ingresso U4 del modulo 4U4A-H o all'ingresso I2 del modulo MIX18 (ReHeating Pump Fault) e quando il valore in HPU_StatusAlarmDelay (per impostazione predefinita, 1 s) è impostato su default, viene generato un allarme sull'uscita O2 del modulo MIX18 (Heat Pumps Failure Alarm) e l'uscita di controllo della pompa viene disabilitata. L'allarme viene ripristinato automaticamente se il segnale di ingresso viene disattivato e la pompa riprende a funzionare.

7. Un'ulteriore caratteristica per garantire un funzionamento corretto e duraturo dei dispositivi che azionano il riscaldatore secondario è il ciclo anti blocco della pompa e della valvola. Prima si esercita la pompa, poi la valvola, che, per impostazione predefinita, avviene ogni domenica all'1 di notte nel caso in cui non siano in uso. Il ciclo anti blocco consiste nell'accendere la pompa per il tempo specificato al HPU_Pmp_Vlv_Exercise (120 s per impostazione predefinita) e quindi aprire la valvola al 100% per lo stesso tempo di cui sopra.

Batteria di Raffreddamento

1. Quando è necessario il raffreddamento, la valvola di raffreddamento collegata all'uscita A2 (valvola di raffreddamento) si apre in base a un segnale più forte proveniente dal sistema di controllo della temperatura o dalla funzione di deumidificazione.

2. Il controllo della valvola di raffreddamento è bloccato al di sotto della temperatura OAT_CoolerLowLimit (di default, 14°C) con un'isteresi centrale di 1K.

3. È possibile bloccare il controllo della valvola di raffreddamento nella funzione di umidificazione con il parametro CCV_CoolOnHumDisable (attivo di default – true).

4. Durante l'avvio dell'UTA e ogni volta che la valvola viene aperta da zero, il segnale di controllo aumenta gradualmente alla velocità specificata in CCV_VlvRamp (per impostazione predefinita, 5%/min).

5. Per proteggersi da una temperatura dell'aria troppo bassa dietro il refrigeratore, è possibile utilizzare un sensore di temperatura collegato all'ingresso U3 del modulo MIX18 (Cooling Limit Air Temperature) che provoca la chiusura graduale della valvola del refrigeratore quando la temperatura scende al valore LIM_Setpoint (per impostazione predefinita, 14°C).

6. Un'ulteriore caratteristica per garantire un funzionamento corretto e duraturo del refrigeratore è il ciclo anti blocco della valvola. Viene effettuato di default ogni domenica all'1 di notte nel caso in cui non venga utilizzato. Il ciclo anti blocco consiste nell'aprire la valvola al 100% per il tempo specificato in CCV_Vlv_Exercise (120 s per impostazione predefinita).

Umidificatore

1. L'UTA è inoltre dotata di una funzione di umidificazione e deumidificazione. La funzione di umidificazione viene avviata con un ritardo di HUM_FanOnDelay (per impostazione predefinita, 300 s) dopo aver confermato il funzionamento dei ventilatori collegati all'ingresso I3 nell'AAC20 (Stato ventilatori/Pressostato).

2. In caso di mancata conferma del funzionamento dei ventilatori collegati all'ingresso I3 dell'AAC20 (Fans Status/Pressure Switch), la funzione di umidificazione viene immediatamente disattivata.

3. La funzione di umidificazione è attiva quando la temperatura esterna è inferiore al parametro OAT_HighHum (per impostazione predefinita, 14°C) e la funzione di deumidificazione è attiva quando la temperatura esterna è superiore al parametro OAT_LowDeh (per impostazione predefinita, 15°C).

4. Per implementare il controllo dell'umidità, sono necessari un sensore dell'aria di mandata collegato all'ingresso U1 del modulo 4U4A-H o MIX18 (Discharge Air Humidity) e un sensore dell'aria di ripresa collegato all'ingresso U2 del modulo 4U4A-H o MIX 18 (Return Air Humidity), a seconda della funzione di controllo dell'umidità selezionata.

5. L'applicazione consente di configurare la funzione di controllo dell'umidità HumCtrlMode nelle 4 modalità descritte di seguito.

6. La funzione di controllo dell'umidità relativa di ripresa con zona di comfort (zona ottimale in cui non avviene il controllo dell'umidificazione e della deumidificazione) è quella di regolare l'umidità in modo da ottenere HumSpt come setpoint per la ripresa (di default, 55%) tenendo conto della zona di comfort HUMDEH_ComfZone (di default, 4%) utilizzando la funzione di umidificazione o deumidificazione. La zona di comfort è quadruplicata in caso di calo della temperatura notturna.

7. La funzione del controllo dell'umidità relativa di ripresa senza zona di comfort è quella di regolare l'umidità per ottenere l'HumSpt come setpoint per la ripresa (per impostazione predefinita, 55%) utilizzando la funzione di umidificazione o deumidificazione.

8. La funzione del controllo dell'umidità assoluta di mandata è quella di regolare l'umidità in modo da raggiungere il setpoint di mandata determinato dal valore del sensore di umidità di ripresa. Il setpoint dell'umidità di mandata viene calcolato dal circuito di regolazione, che viene quindi utilizzato per regolare l'umidità di mandata utilizzando le funzioni di umidificazione o deumidificazione. Per svolgere questa funzione è necessario un sensore di umidità assoluta (non relativa) collegato all'aria di mandata.

9. La funzione del controllo dell'umidità assoluta dell'umidità e è quella di regolare l'umidità in modo da raggiungere l'HumSpt come valore nominale di mandata (di default, 55%) utilizzando la funzione di umidificazione o deumidificazione. Per svolgere questa funzione è necessario un sensore di umidità assoluta (non relativa) collegato all'aria di mandata.

10. La funzione di controllo dell'umidità dispone di due circuiti di controllo indipendenti, uno per il controllo dell'umidificazione che controlla direttamente l'umidificatore collegato all'uscita A1 del controllore AAC20 (Segnale di controllo dell'umidificatore) e l'altro per il controllo della deumidificazione che influisce sul controllo del refrigeratore collegato all'uscita A2 del controllore AAC20 (Valvola di raffreddamento). Il mantenimento della temperatura precedentemente ridotta al livello impostato in base al controllo della temperatura avviene controllando il riscaldatore secondario collegato all'uscita A2 del modulo 4U4A-H o MIX18 (ReHeating Valve).

11. Sia le funzioni di controllo dell'umidificazione che quelle di deumidificazione aumentano gradualmente alla velocità di HUM_RampUp (per impostazione predefinita, 10%/min) e DEH_RampUp (per impostazione predefinita, 10%/min), rispettivamente.

12. L'umidità impostata HumSpt (di default, 55%) può tenere conto sia della compensazione invernale determinata da una funzione lineare in relazione alla temperatura esterna da RAH_MinHumSpt (per impostazione predefinita, 30% di umidità relativa) a HumSpt (per impostazione predefinita, 55%) o compensazione estiva determinata da una funzione lineare in relazione alla temperatura esterna da HumSpt (per impostazione predefinita, 55%) a RAH_MaxHumSpt (per impostazione predefinita, 60% di umidità relativa).

13. A seconda del tipo di umidificatore selezionato in HumidifierMode, il controllo dell'uscita A3 nel modulo 4U4A-H o MIX18 (Comando di avvio dell'umidificatore) viene attivato in base alle esigenze: come pompa dell'umidificatore dell'acqua (modalità 1) o come acceso in modo permanente (se non si verifica un guasto) durante il funzionamento dell'UTA come abilitatore dell'umidificatore a vapore (modalità 2).

14. In caso di guasto dell'umidificatore attivato all'ingresso U3 del modulo 4U4A-H o all'ingresso I1 del modulo MIX18 (guasto umidificatore), il controllo dell'umidificatore viene disattivato, la pompa dell'umidificatore dell'acqua/umidificatore a vapore viene spenta e viene generato un allarme all'uscita O4 del modulo MIX18 (allarme guasto umidificatore).

15. Oltre all'igrostato collegato all'ingresso I3 del modulo MIX 18 (Igrostato), che, una volta attivato, disattiva la funzione di umidificazione (spegne l'umidificatore e il controllo pompa/permessi), è presente anche una funzione di protezione dal verificarsi di troppa umidità di espulsione (per evitare che i condotti si bagnino). Se l'umidità dell'aria di mandata inizia ad aumentare verso il valore DAH_MaxSpt (per impostazione predefinita, 90%), il controllo dell'umidificatore diminuisce gradualmente fino a zero.

16. La disattivazione del guasto dell'umidostato o dell'umidificatore ripristina automaticamente l'allarme e torna alla modalità di controllo normale.

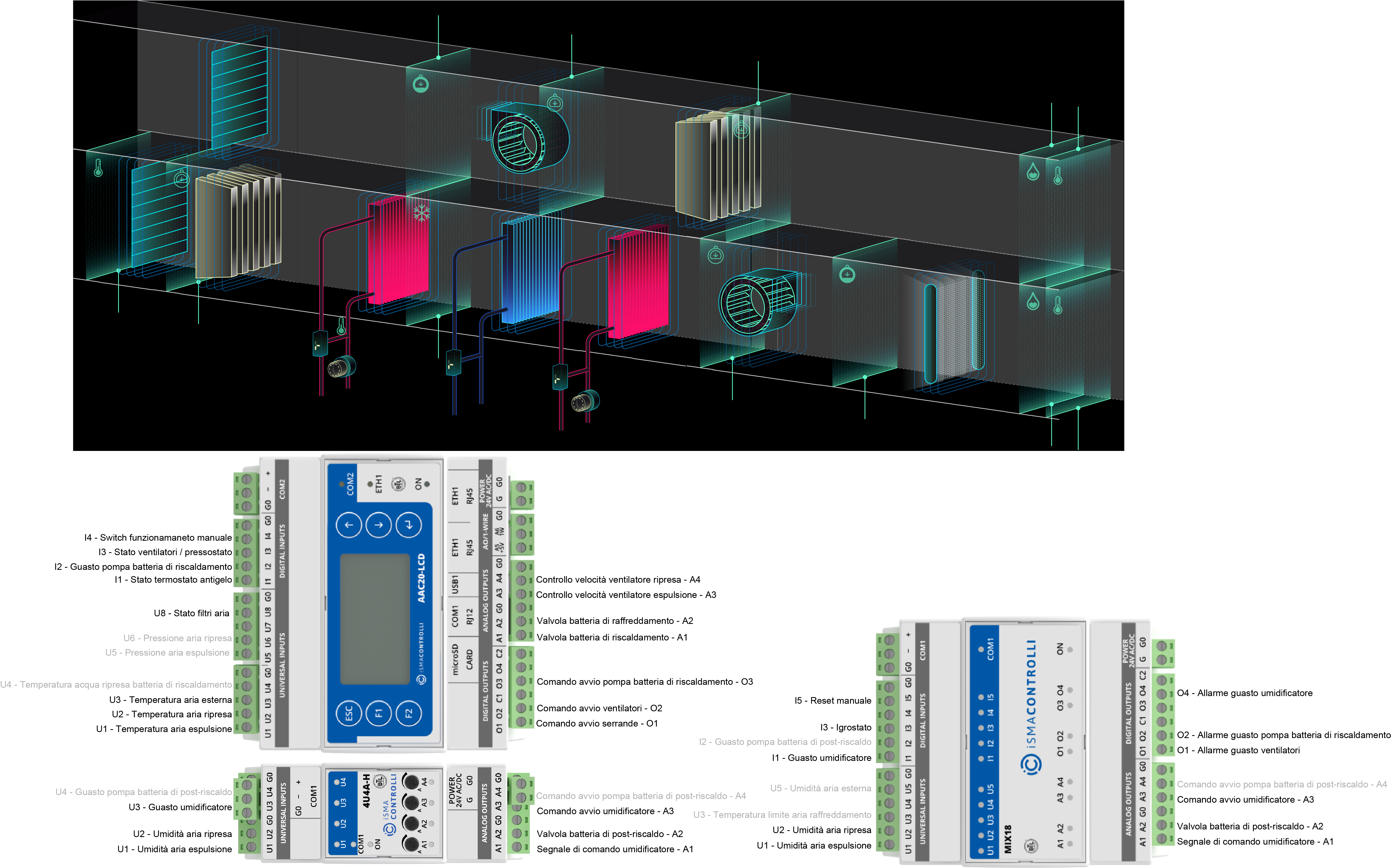

Collegamenti elettrici
